加速開發寬帶網絡應用的ADI 5G毫米波雷達開發平台
5G毫米波雷達開發平台加速了寬帶網絡應用的發展
ADI提供的混合信號前端AD9081/AD9082和合成器ADF4371可加快客戶的寬帶網絡應用程的開發速度。
ADI的合作夥伴Giga Farm提供的5G毫米波雷達開發平台，主要包括使用這些產品開發的FMC主板和時鐘發生器。
這篇文章將會通俗易懂的解釋這些平台和設備如何加速5G毫米波雷達的發展！

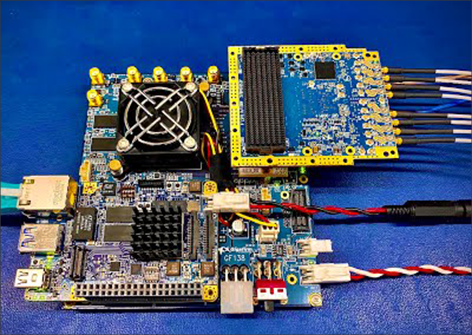

開發平台的參數
此開發平台由以下主板組成：
- GRF-AD908x-FMC：使用由AD9081或AD9082開發的FMC主板
- GIGA-PLL：使用ADF4371開發的信號發生器(提供系統中的6.11GHZ和768MHZ時鐘)
- GIGA DAQ：FMC主機主板(與AD9081/AD9082的JESD204接口通信)
- GIGA SOC：平台處理器(可在Linux上切換AD9081/AD9082的API

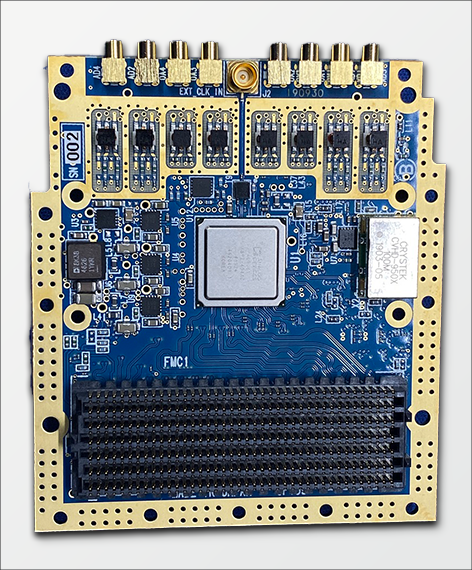

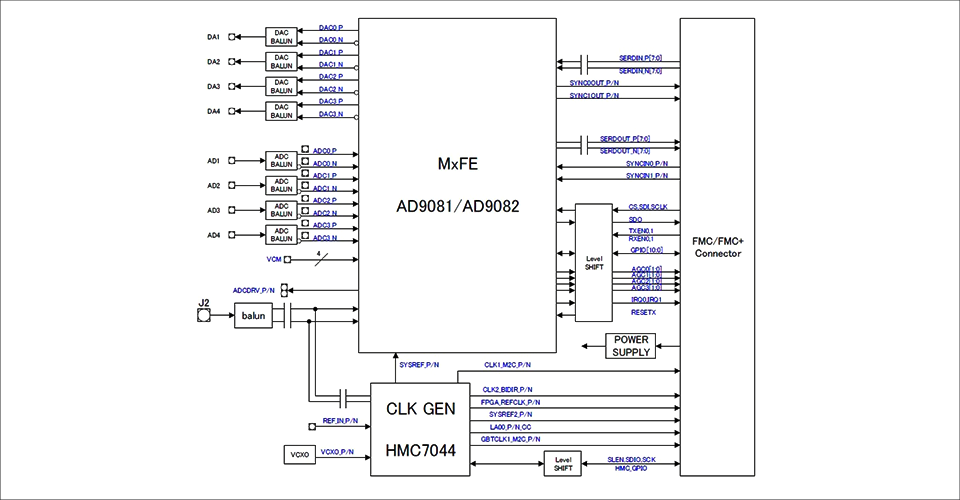

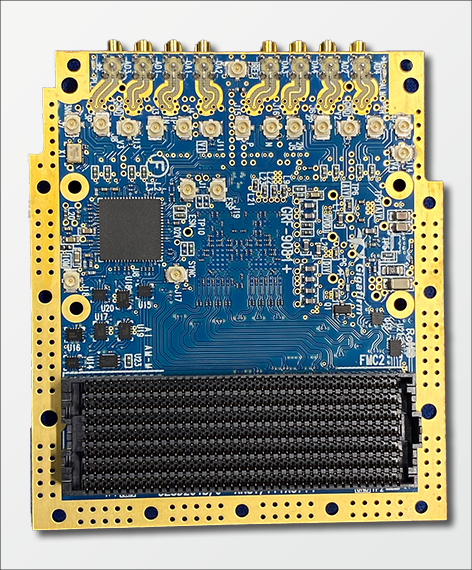

帶寬密集型FMC主板:GRF-AD9081-FMC/GRF-AD9082-FMC
GRF-AD9081-FMC和GRF-AD9082-FMC是多通道小型化G赫茲AD/DA採樣 FMC主板。主板上的AD9081/AD9082可以通過ADI提供的專用API進行控制操作。
該FMC主板是一款廣泛應用於科研、分析與測試設備，也集成到4G LTE和5G毫米波無線通信系統的產品。
 |
 |
實現寬帶功能的混合信號前端AD9081/AD9082
AD9081和AD9082是高集成的多通道RF A/D、D/A轉換器，它是靈活、可重構的無線通用平台設計的最佳產品。
| AD9081 | AD9082 | ||
|---|---|---|---|
| 通道參數 | 發送器 | 4 | 4 |
| 接收器 | 4 | 2 | |
| D/A 轉換器 | 分辨率 | 16位 | 16位 |
| 取樣率 | 12GSPS | 12GSPS | |
| A/D 轉換器 | 分辨率 | 12bit | 12bit |
| 取樣率 | 4GSPS | 6GSPS | |
| 數據收發器端口 | 16通路24.75Gbps JESD204C或15.5Gbps JESD204B | ||
| 複合發送輸入數據速率 | 6GSPS | 6GSPS | |
| 單通道模式的接收輸出的數據傳輸速率 | 4GSPS | 6GSPS | |
| 多通道模式的最大無線電頻帶間隔 | 1.2GHz | 1.2GHz | |
| 其他特徵 | 片上 (On-chip) 倍頻器 | ||
|
適用於多頻帶DC到射頻的無線通信應用的數字信號處理 |
|||
|
具有超寬帶能力的帶有旁路功能的內插器和抽取器 |
|||
|
適用於相控陣雷達系統和電子戰用電波干擾設備應用程序的低延遲迴路和跳頻模式 |
|||
由於AD9081和AD9082是非常高性能的產品，因此需要相應的開發資源才能熟練使用。此外，高速JESD204接口也需要專業技術，而Giga Farm提供的FMC主板解決了這些難題。
集成VCO的微波寬帶合成器ADF4371
GIGA-PLL中配備的ADF4371是一個帶有62MHz～32GHz連續且較大RF輸出範圍和以下優異特性的合成器：
- 超低FOM(標準化的相位噪音基底):-234dBc/Hz
- 高鑑相頻率(PFD)功能:最大250MHz
- 最低的參考雜散:低於-100dBc (典型值)
- 低VCO相位噪音(-134dBc/Hz，工作頻率8GHz1MHz偏移)
- 最小合成相位噪音(抖動):小於36fs(10GHz)
- 整數邊界雜散(-90dBc，從整數頻道到960kHz偏移)
- 集成了消除高次諧波的跟踪濾波
基於ADF4371的GIGA-PLL可作為JESD204設備需要的GHz時鐘到毫米波的多輸出時鐘射頻，也可以單獨購買。
應用示例
- 無線通信基礎設施
- W-CDMA、LTE、LTE-A、Massive-MIMO
- 微波點到點，E波段5G mmWave
- 寬帶通信系統
- DOCSIS 3.0 CMTS
- 相控陣雷達和電子戰
- 電子測試和測量系統
 |
 |
 |
