活学活用 LTspice 进行电路设计 — 自动生成原理图符号
在上一篇文章《活学活用 LTspice 进行电路设计 — 导入 SPICE 模型》中，我们分享了如何在元件库添加新的元件模型。在上文导入 SPICE 模型的基础上，本文将介绍自动生成原理图符号的使用方法，让大家节省重新创建符号的时间，更快地进行仿真模拟。
自动生成符号的步骤

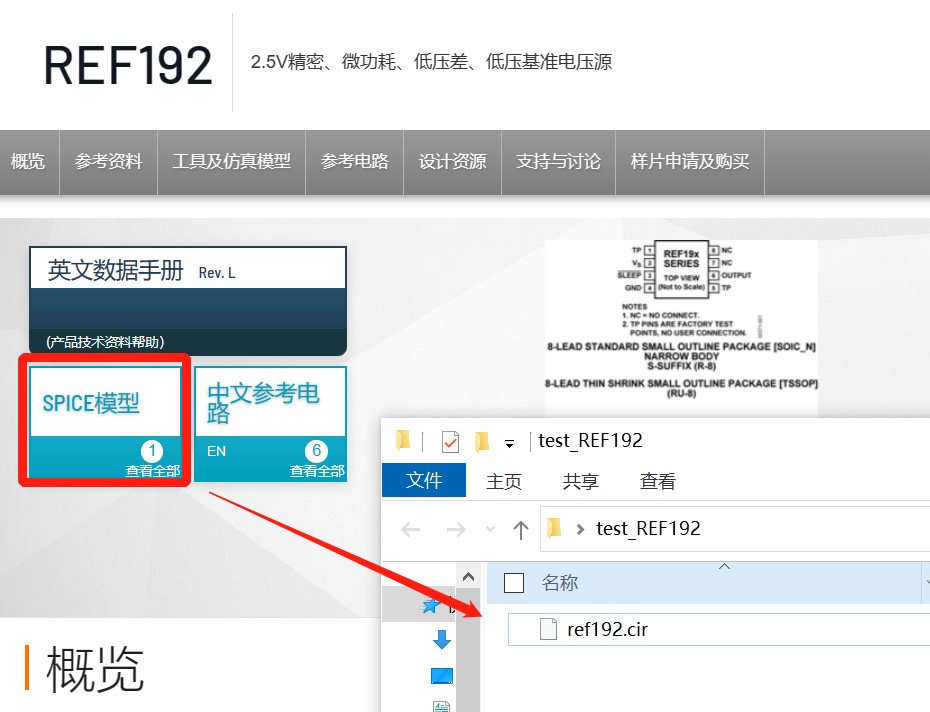

我们以 “REF192” 为例，介绍如何用未在库中注册的电压基准 IC 的 SPICE 模型自动生成符号。“REF192” 是一个具有 2.5V 输出的精密基准电压源 IC，首先在 ADI 官网下载它的 SPICE 模型，然后在电脑桌面上创建一个名为 “test_REF192” 的文件夹，并将文件存储在其中，如下图 (图1) 所示。请查阅 REF192 产品页面。

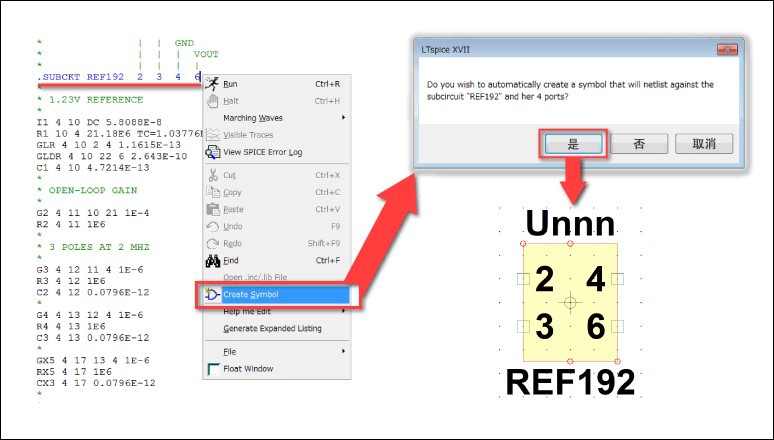

在 LTspice 中打开已下载的 “ref192.cir”。在如下图 (图2) 所示的网表中，将光标放在以 “.SUBCKT” 开头的行上，右键单击并执行上下文菜单中的 “Create Symbol”。当确认弹出窗口出现时，按 “是”，就会自动生成符号 (REF192.asy)。

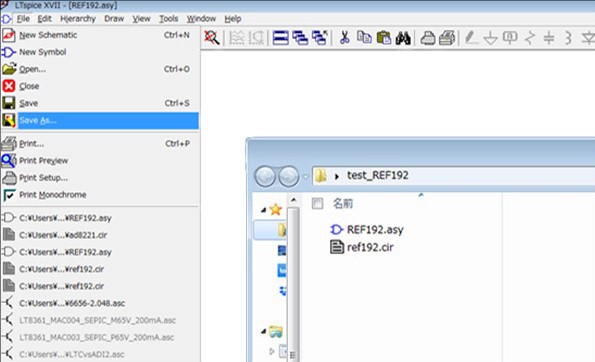

生成的符号与内部宏模型有关，它会被自动存储在 “Documents\LTspiceXVII\lib\sym\AutoGeneration” 文件夹中。我们用菜单中的 “Save As” 命令将其另存为在先前建好的 “test_ref192” 文件夹中，如下图 (图3) 所示：

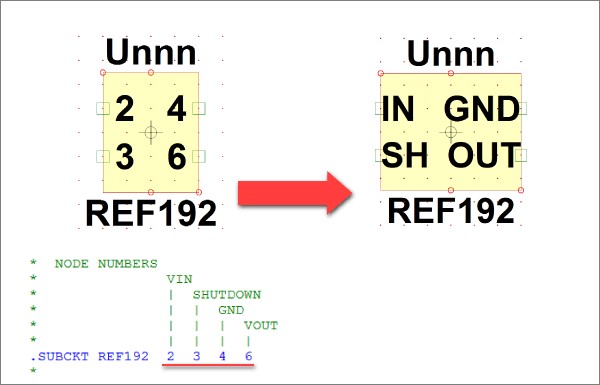

另外，自动生成的符号是按照 SPICE 模型中记述的顺序分配引脚的，视觉上不易分辨，因此可以根据需要在 “Symbol Editor” 中进行重命名。如下图 (图4) 所示，我们对引脚名称中的字符数和字体大小进行了更改，外部形状也略有放大。
创建仿真电路

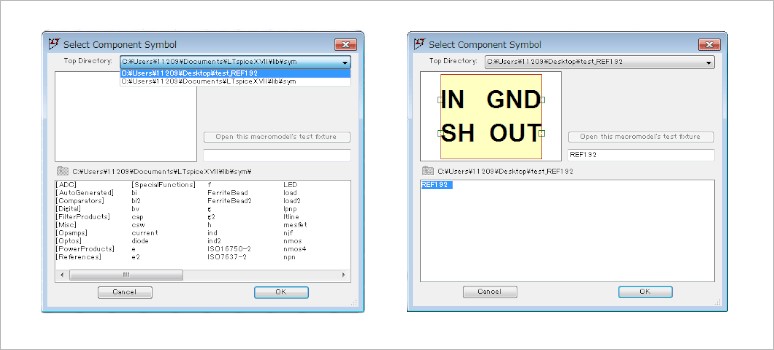

使用上文生成的原理图符号创建仿真电路。在 New Schematics 中绘制原理图，首先将其命名为 “example_ref192.asc”，并另存为在工作文件夹 "test_REF192 " 中。接下来，读取已创建的 REF192 符号。 如下图(图5) 所示，在 “SelectComponentSymbol” 窗口中选择 “TopDirectory”，然后再选择 “REF192”。

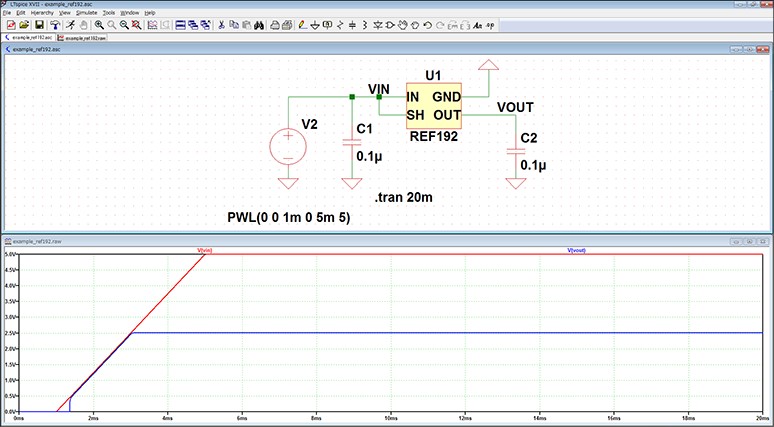

最后完成电路图并运行仿真，如下图 (图6) 所示，REF192 基准电压源 IC 从 5V 输入电压源生成了 2.5V 电压。
总结
本文介绍了自动生成原理图符号功能，在导入新的 SPICE 模型时，这一功能可以极大地方便工程师的仿真模拟工作。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
