Himalaya 降压型 DC/DC 模块介绍

工业机械中的降压型 DC/DC 转换器要求具备宽输入范围和高效率功能，许多工程师可能正在寻找一种宽输入范围、输出电流大且体积小的模块，或者效率更高的 DC/DC 转换器。Himalaya 是 ADI 推出的一系列工业 DC/DC 转换器，该系列设备和模块阵容丰富，它们最大的吸引点在于支持高压输入并且不易发热，因此被赋予“Himalaya”的称号。本文将介绍 ADI 的 Himalaya 系列 DC/DC 转换器，它集宽输入范围和高效率于一身，与地球最高峰喜马拉雅山一样，具有“高而凉”的特点。

选择 Himalaya 的两大理由

支持高达 76V 的电压，工业应用的理想之选

Himalaya 系列的一大特点是具有极宽的输入范围 (4.0V 至 76V)，该系列产品阵容可处理比一般工业 DC/DC 转换器更高的电压，如高达 60V 和 76V 的电压。它坚固耐用，可承受较大的电压波动，是需要宽输入范围的工业应用的理想之选。此外，Himalaya 系列的保证工作温度为 -40℃ 至 125℃，其兼容的温度范围极广。这些 IC 可以安全地安装在经常暴露于极冷或极热等恶劣环境的工业机械中，并且还能保证嵌入 IC 的产品本身也具有较宽的工作温度范围。除此以外，封装的引脚间距为 0.5mm，该解决方案还集成了多种保护功能，能够在工业应用中实现卓越的性能。

效率高达 92%，始终保持低温运行

Himalaya 系列的另一个特点是转换效率高达 92%，处于行业领先水平，电源功率转换损耗极低，可抑制 IC 本身的温升，这使得 Himalaya 系列始终能够低温运行。在使用高电压和大电流的工业机械中，IC 的热量会传递到电路板上，导致附近 IC 发生故障，并降低测量精度。Himalaya 系列不易发热，对其他集成 IC 影响较小，设计自由度较高。因此对于电路板发热容易导致精度下降的测量功能，Himalaya 系列是理想之选。

MAX17577 DC/DC 转换器

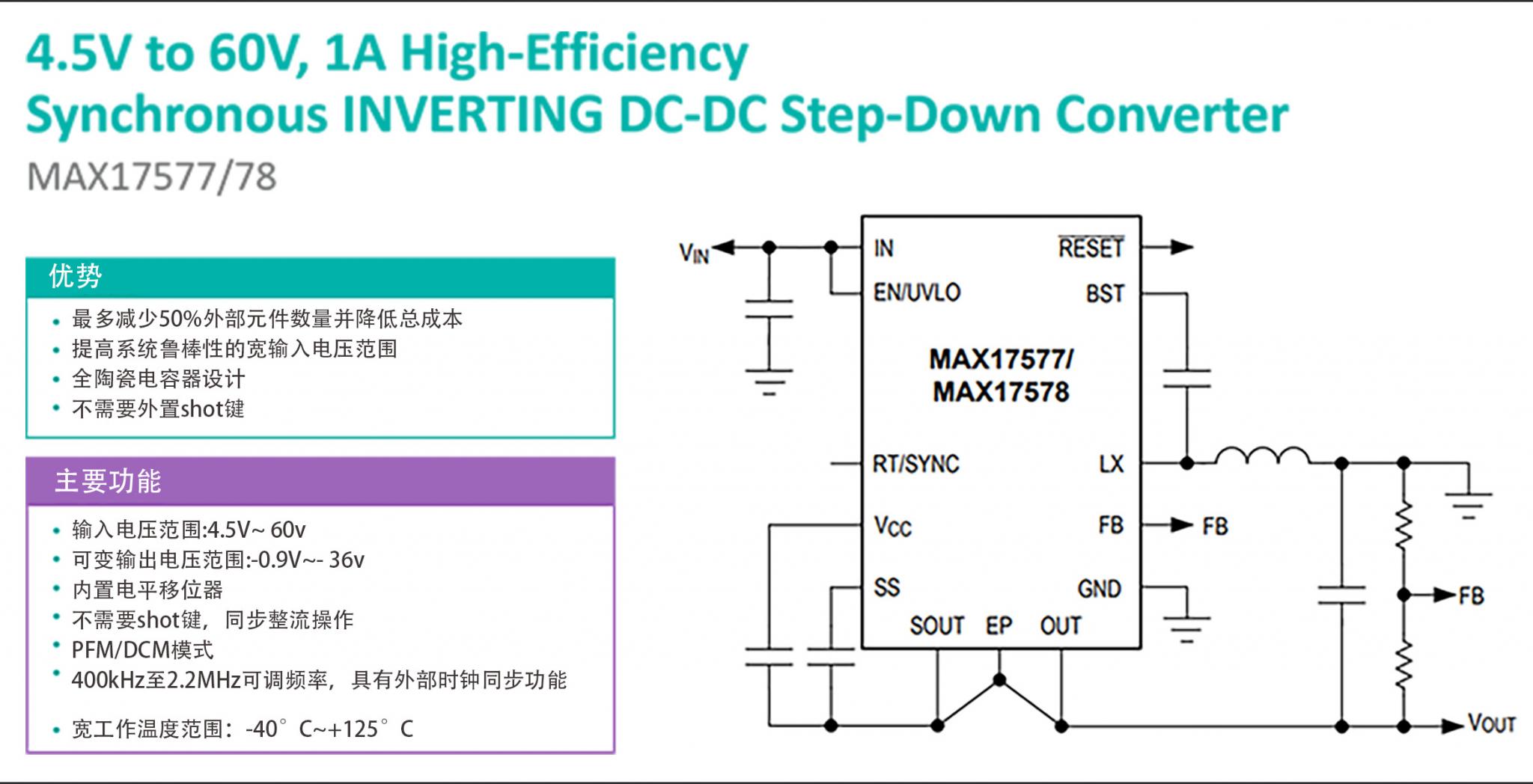

接下来为大家详细介绍 Himalaya 系列的解决方案，例如具有内置 FET 的 MAX17577  DC/DC 转换器，下图 (图1) 为它的功能图。MAX17577 DC/DC 转换器是一款用于反相输出的紧凑型器件，具有高达 60V 的宽输入范围和 1A 的输出电流。另外还具有 4.5V 至 60V 的宽输入范围和负电压反相输出，其封装尺寸为 3.1x3.1x0.8mm，可安装在较小的电路板空间内。并且它的工作温度范围为 -40°C 至 125°C，坚固耐用，为 Himalaya 系列所独有。它的最高峰值效率可达 90.6%，具备工业应用所需功能，如符合 CISPR32 (EN55032) B 级标准、可编程 EN/UVLO 阈值和过温保护。Himalaya 系列适用于高压电信电源、工业控制装置 (PLC)、楼宇自动化、空调系统 (HVAC) 和通用高压电源等应用。

MAXM17546 降压型 DC/DC 模块

近年来，由于电路板空间的限制和开发周期的缩短，为了可节省空间，越来越多人开始寻求内置电感器的模块型 IC。对于这类用户，我们更推荐模块化产品系列，如下图 (图2) 所示，它将电感器和其他外围元件集成在单个封装中，同时保持了 Himalaya 的优势。这些模块具有宽输入范围和高效率的特点，有助于简化设计、缩小电路尺寸和减少元件数量。

以下介绍 MAXM17546 降压型 DC/DC 模块，下图 (图3) 为它的功能图。MAXM17546 降压型 DC/DC 模块是世界上为数不多的兼具高达 42V 宽输入范围和 5A 输出的紧凑型模块之一，采用 9x15x4.3mm 的小型封装，可轻松安装至有限的电路板空间内。一般来说，具有宽输入和大输出的模块开发起来更困难，并且往往会忽略尺寸和成本问题。然而 Himalaya 系列模块将尺寸和成本相结合，使其易于采用。宽输入、大电流和小型化的同时实现，令这些模块更易于在具有小型外壳的工业机器中采用。

应用示例

• FA、工业设备
• 机械建筑

总结

本文介绍 ADI Himalaya 系列产品的功能和特点，其中详细介绍了 MAX17577 DC/DC 转换器和 MAXM17546 降压型 DC/DC 模块。欲了解更多 ADI 相关方案或技术信息，可点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
