具有輸入過壓保護的電子斷路器的優點是什麼？

對於連接到供電端的受電電子設備電源，除了基於負載電路故障的電流限制保護之外，有時還需要基於電纜連接時產生的振鈴或電湧的過電壓保護。在這種情況下，使用LT4363可以簡單實現。

帶電流限制的高壓浪湧抑制器LT4363

LT4363與相關文章"可自動恢復的電子斷路器"中描述的LT1910一樣，擁有N通道MOSFET的驅動器，使用起來非常方便。另外，還有-40℃～125℃的高溫產品，也可用於車載產品。

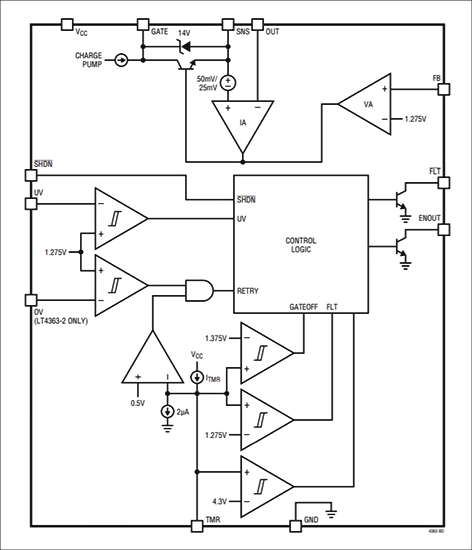

以下是LT4363的特性和功能框圖：

LT 4363 特性

• VCC箝位大於80V
• 寬電壓範圍:4V-80V
• 可調輸出箝位電壓
• 快速過電流限制:小於5µs
• 高達-60V的反向輸入保護
• 可調的UV/OV比較器門限
• 7μA 的低停機電流
• 停機引腳可承受 -60V 至 100V
• 可調的故障計時器
• 控制N通道MOSFET
• 故障期間的重試佔空比<1% (LT4363-2)
• 採用 12 引腳 (4mm x 3mm) DFN、12 引腳 MSOP或 16 引腳 SO 封裝

使用LTspice的電路示例和結果

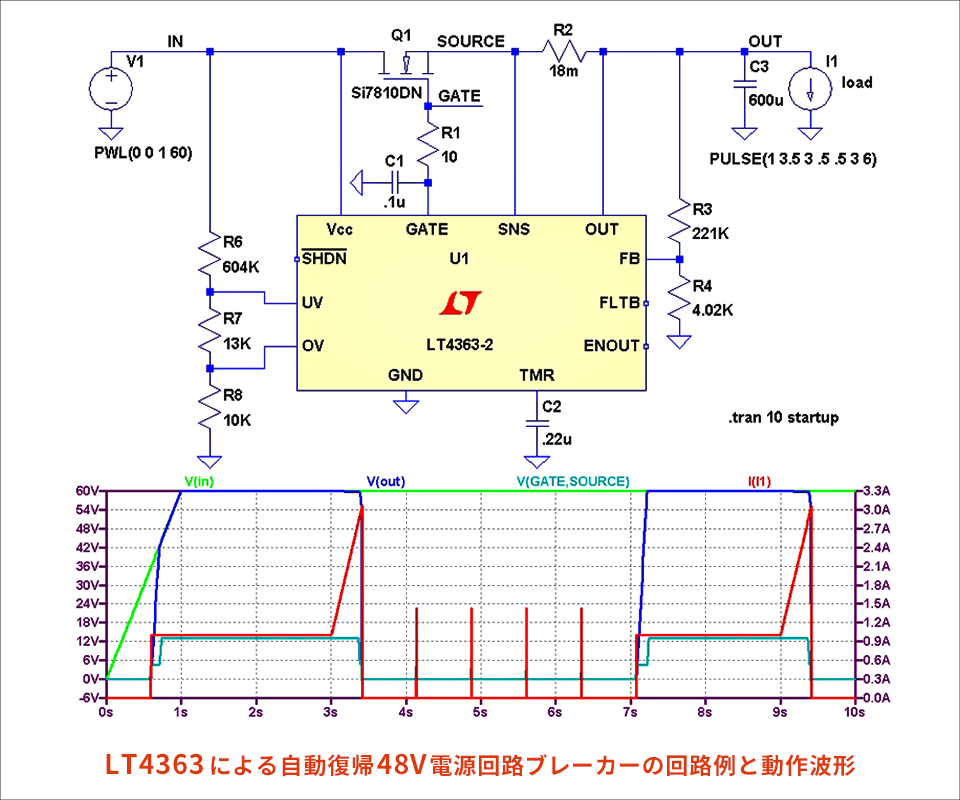

以下是使用LTspice的LT4363電路示例：

過電壓輸入時的箝位電壓通過分壓電阻設置，使FB引腳為1.275V，關於過電壓的箝位請參照數據表。連接到TMR引腳的電容器可以設定重啟動間隔。另外，過電流的檢測可以通過R2的分流電阻進行設定。
UV引腳設定欠壓電平。
OV引腳設定了過電壓故障時電平，這在過電流的情況下也有效。如果設輸入電壓設定定為IN，則禁止自動重啟，而連接GND時使能自動重啟。
