本文主要介绍英飞凌 Class D 音频功放芯片 MA53X2 系列的重要特征、核心优势及其应用场景。

一、MA53X2 系列产品的重要特征

随着单件产品音频通道数量的日益增加，紧凑型应用中的常规 D 类放大器面临着诸多挑战：低功率效率，过度产热 (即使是在中等音量下)，并且需要笨重、昂贵的滤波器。英飞凌多级放大技术全球首创，在改善功耗的同时降低电磁干扰和带外噪音。通过消除或尽量减少滤波器的使用，还可以降低制造成本，有助于节省设计空间。

MA53X2 等系列是英飞凌推出的多芯片集成 (MCM) Class D 功放芯片，如下图 (图1) 为英飞凌 5302MS 芯片外观：

MA53X2 系列芯片主要具备以下特征：

1. 高集成度：集成高压栅极驱动器和 4 个低 RDS (ON) MOSFET (两个半桥)，它提供比单芯片相同或更高的输出功率，无需散热器，尺寸减少 50%。芯片大小 7x7mm PG- IQFN-42 封装。
2. 该 MCM 解决方案还集成了 2 通道 PWM 控制器：能处理来自两个通道的数字与模拟信号。
3. 与相同功率水平的单片方法相比，可实现高达 95% 的效率，无散热器即可实现大功率输出。
4. 使能大功率 SE (单端输出) 1X400W。
5. 基于低压 BTL 的方法减少母线电容和输出滤波器的设计，简化了 D 类设计，消除了外部保护电路的需要。
6. 多种工作模式：输出多种工作模式选择：xSE、BTL、PSE (parallel single-ended)，适合音频功放以及激光振镜的马达。
7. 安全机制：内置各种保护机制技术，OCP、OTP、和 UVP，带自复位功能。

二、核心优势：为何选择 MA53X2？

1. 输出负载特性一致：无论是 CLASS D 音频功放喇叭，还是激光振镜的电机，他们都是线圈，电感式负载。
2. 输入的信号方面：Class D 输入是模拟的音频的信号，激光振镜输入的时 PWM 信号。
3. 输出电路架构方面：如 2XSE、BTL 等等适合 CLASS D 以及激光振镜，可以驱动一个或者 2 个电机 / 喇叭。
4. 开发友好型：全系列 (MA5302 / MA5332 / MA5342) PIN 脚兼容，支持项目平滑升级。

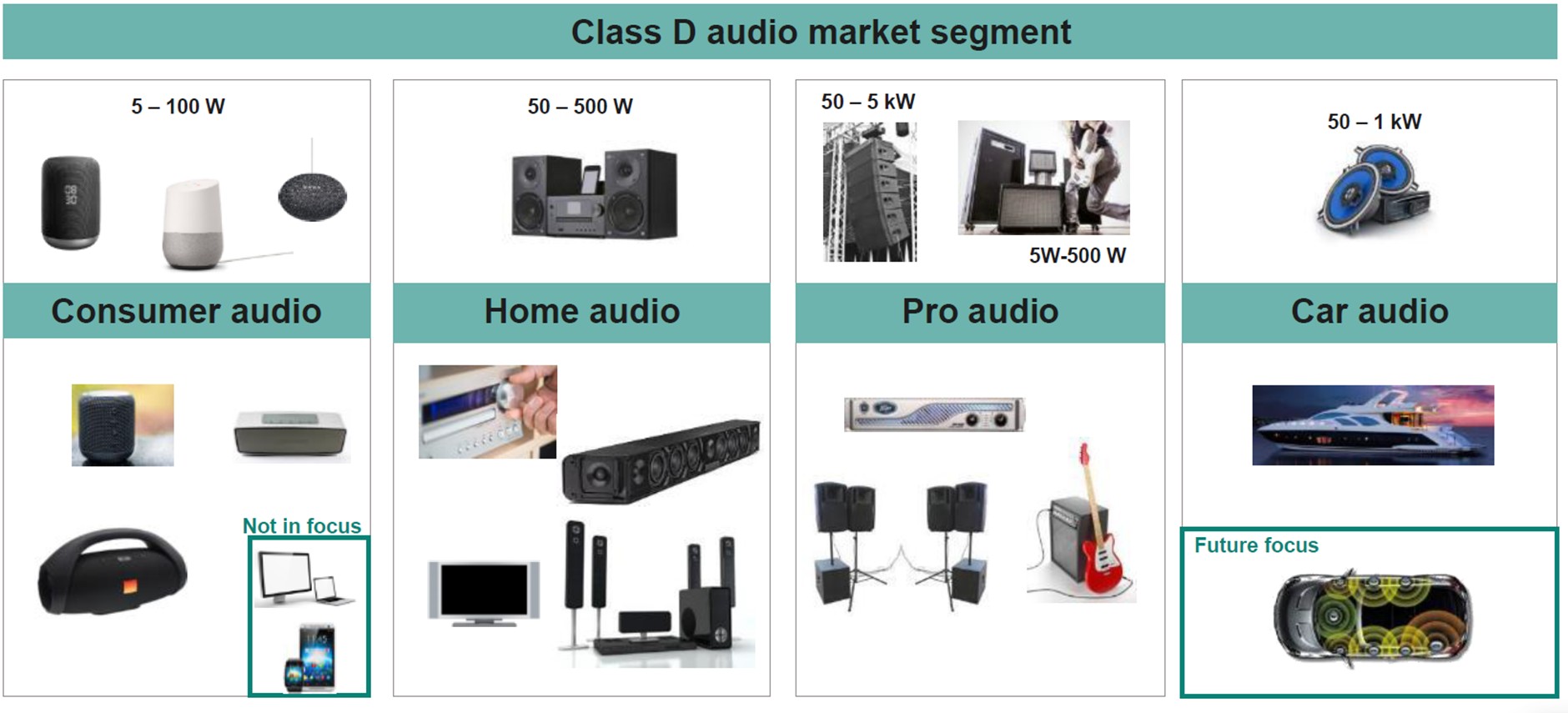

三、典型应用场景

MA53X2 系列广泛应用于以下领域：

• 激光振镜
• AV 接收器
• 家庭影院
• 多房间的放大器
• 海洋放大器
• 有源扬声器
• 工作室监控
• 通用音频功率放大器

四、英飞凌提供评估板

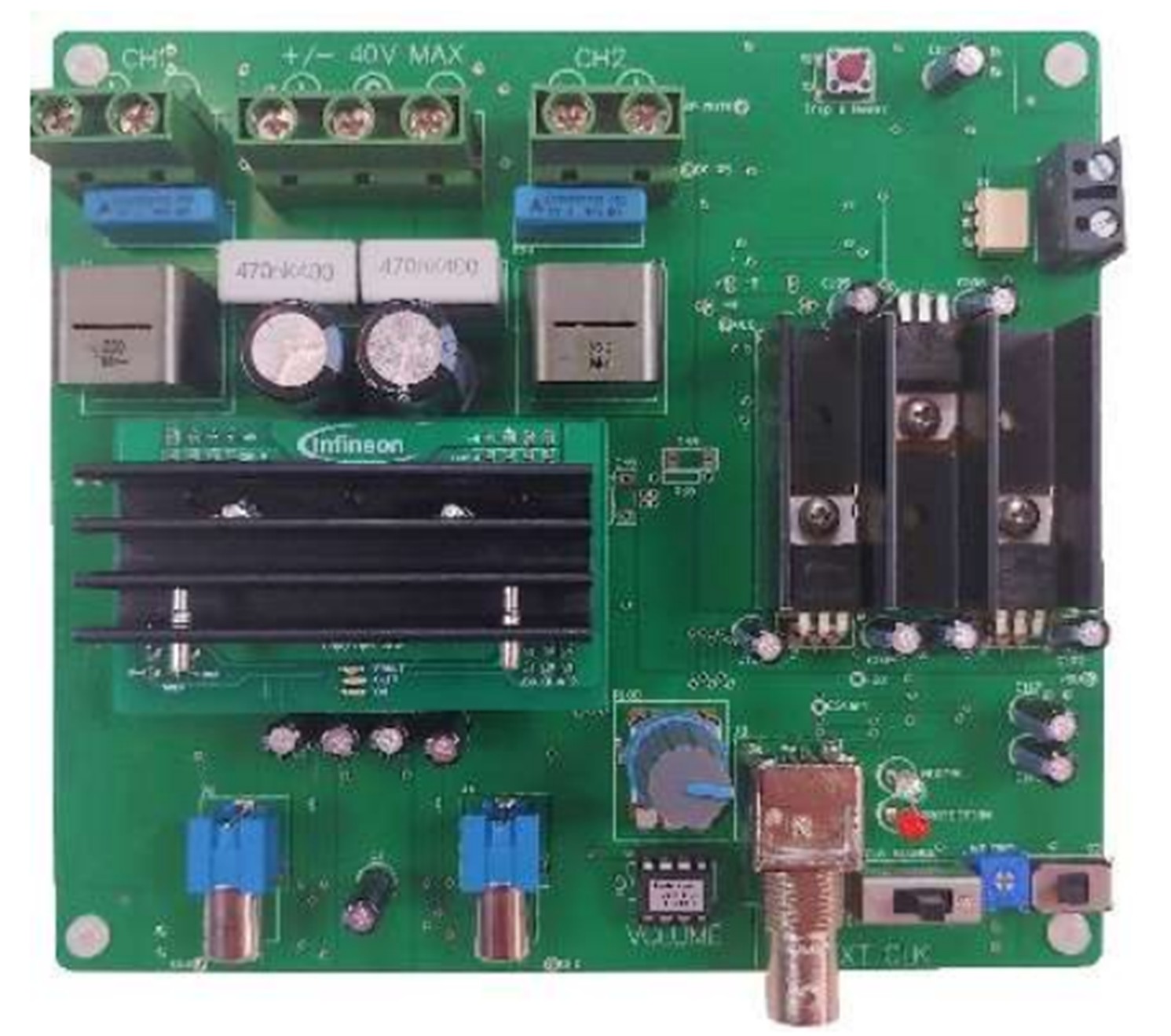

为方便于客户前期评估与开发，英飞凌提供完整的 DEMO 评估板，帮助用户快速验证系统设计与性能。下图 (图6) 为 MA53X2 评估板实物图：

五、MA53X2系列产品对比

下表 (表1) 为英飞凌 MA53X2 系列产品对比：

表1 英飞凌 MA53X2 系列产品对比

六、总结

英飞凌 MA53X2 系列产品包含了完全集成单芯片音频解决方案，以及采用了高扩展度放大器驱动 IC 的分立式音频解决方案，并与功率 MOSFET 相结合。MERUS™ 作为英飞凌 D 类音频应用的专用产品系列，输出功率范围为每通道 20W 至 2kW，可满足各类设计要求。

欲了解关于更多英飞凌相关方案或技术信息，请与骏龙科技当地的办事处联系或点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
