可同时实现以太网和71.3W电源供应的PoE控制器

可以通过单根电缆同时提供10Gbps和71.3W功率的PoE控制器

"LTC4291/LTC4292"芯片组是Analog Devices公司提供的PoE控制器, PoE是指Power Over Ethernet,可以通过以太网进行电源供给。

原来需要电源线和LAN线2根线的应用例如

⦁    监控镜头
⦁    IP电話
⦁    测量设备
⦁    网络设备

可以将通信和电源集中到1根LAN线上。

另外,LTC4292/LTC4291芯片组支持4端口,兼容802.3af、802.3at和802.3bt标准,这允许同时为多条LAN电缆供电。


配置示例

本文介绍LTC4292/LTC4291的以下特点。

1.    用1根LAN电缆提供最大71.3W的电源
2.    向下兼容,可与现有PoE共存
3.    热值达到行业最低水平
4.    温度范围-40~85℃,可用于工业用途
5.    周边零部件最少,实现了低成本

1. 用1根LAN电缆提供最大71.3W的电源

LTC4292/LTC4291用一根LAN电缆最多可供给71.3W。
因此,以往的PoE(12.95W~最大25.5W)只能提供给监视摄像头和无线接入点,也可以提供给工业设备、测量设备和网络设备等。

LTC4292/LTC4291支持PoE++。

級別 PSE (供电) PD (受电) 标准
0 15.4 W 13.0 W IEEE802.3af
1 4.0 W 3.84 W IEEE802.3af
2 7.0 W 6.49 W IEEE802.3af
3 15.4 W 12.95 W IEEE802.3af
4 30.0 W 25.5 W IEEE802.3at (PoE+)
- 90.0 W 71.4 W PoE++

2. 向下兼容,可与现有PoE共

LTC4292/LTC4291支持现有PoE规格IEEE802.3af、IEEE802.3at。因此,在以往的PoE规格的网络内也可以共存。

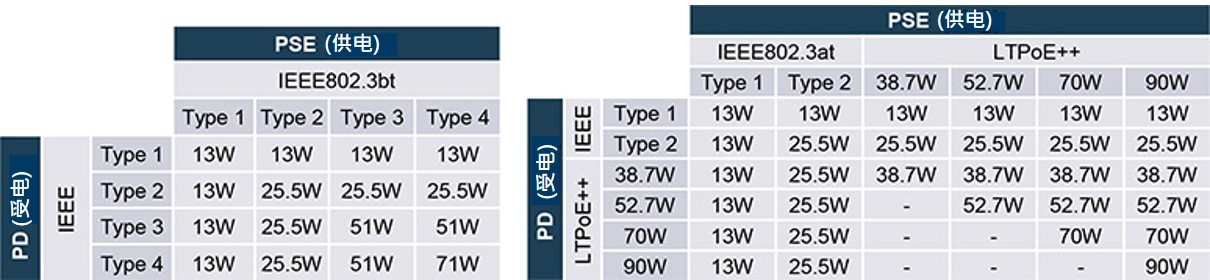

PoE馈电矩阵

3. 热值达到行业最低水平

以往的交换式集线器不怎么产生发热问题,但近年来随着PoE的导入,发热成为大问题。
特别是PoE++可以供给大电流,所以对发热的应对很重要。

但是,LTC4292/LTC4291通过对每个电力通道使用低导通电阻的外部MOSFET、0.15Ω的感应电阻,实现了业界最低的发热。

4. 温度范围-40~85℃,可用于工业用途

LTC4291/LTC4292的工作温度范围在-40℃~85℃,因此在工业设备上也可以放心使用。

5. 周边零部件最少,实现了低成本

传统的PoE设计最多需要6个光电耦合器和复杂的隔离型3.3V电源,但LTC4291/LTC4292可以通过低成本的以太网变压器进行相互通信。
因此,可以大幅度削减周边零部件的成本,提高可靠性。

可以马上开始评测的评测工具 "DC2685B"

使用DC2685B测评工具,可立即进行LTC4291/LTC4292测评。


评测工具DC2685B

DC2685B由DC2684A-B(子卡)和DC2683A(主板)构成。

整体连接图

DC2685B评估工具包将LAN电缆连接至PC、DC2683A主板、子卡和RJ45端口后立即开始评估。
最多可连接4个RJ45端口进行评估。

应用示例

  • 产业设备和测量仪器
  • 网络设备(服务器)
  • IP摄像头
  • 支持PoE的家电

LTC4291/LTC4292 产品简介

  • 4个PSE端口
    每个端口2个电源通道
  • 完全符合IEEE802.3bt的3/4PSE
    支持类型1/2/3/4 PD
  • 每个通道低功耗
    150mΩ感应电阻
    30mΩ或低MOSFET RDS(ON)
  • 芯片组是绝缘的
    无需光耦和3.3V隔离电源
  • 非常可靠的多点PD检测
  • 连续、专用端口电源和电流监控
    每端口电源监视
  • 1MHzI2C兼容串行控制接口
  • 引脚或I2C可编程PD(功率71.3W)
  • 6mm×6mm的40引脚QFN封装(LTC4291)
  • 4mm×4mm的24引脚QFN封装(LTC4292)
