骏龙科技推出基于AD936X和Intel FPGA的射频方案

骏龙科技联合第三方合作伙伴,推出基于ADI AD936X和Intel Cyclone V FPGA的射频方案。帮助客户缩短产品上市时间,并减轻整体开发负担。适合于无线通信基础设施、防务电子系统、RF测试设备和仪器以及通用软件定义无线电平台等应用。

关于ADI AD936X系列射频收发器

AD936X系列的工作频率范围覆盖从70 MHz到6 GHz。它是一系列完整的无线电设计,单芯片集成解决方案。集成了多种功能,包括一个射频前端、混合信号基带部分、频率合成器、模数转换器和直接变频接收器。AD936X支持从200 kHz以下至56MHz的通道带宽,具有高度可编程能力,其动态范围在当今市场上傲视群雄,并提供领先的噪声系数和线性度性能,以及经济和低功耗的无线电解决方案。

RF graph 1.jpg

图1:传统的RF设计集成到 AD936X单芯片

RF graph 2.jpg
图2:AD936X系列3款芯片的参数指标

关于Intel Cyclone V系列FPGA

Intel 的 Cyclone® V FPGA 采用了 TSMC 的 28-nm 低功耗 (28LP) 工艺进行开发,实现了业界最低的系统成本和功耗,其性能水平使得该器件系列成为突出您大批量应用优势的理想选择。与前几代产品相比,总功耗降低了 40%,具有高效的逻辑集成功能,提供集成收发器型号以及具有基于 ARM 的硬核处理器系统 (HPS) 的 SoC FPGA 型号。
RF graph 3.jpg
 图3:Cyclone V E FPGA 参数

骏龙科技RF方案

骏龙科技联合第三方合作伙伴,推出基于ADI AD936X和Intel Cyclone V FPGA的射频方案,骏龙科技提供基于该方案的开发板和模块,开发板可用于加速您的产品开发,模块可以直接用于量产。

全频段RF开发平台

可编程全频段RF开发平台单板如图4所示:
RF graph 4.jpg
图4:全频段RF开发平台(正反面)

  1. 射频部分:采用ADI最先进的RF Transceiver AD9361,整个RF部分具有最高的集成度,最低的功耗和最大的灵活性,支持200KHz-56MHz的带宽以及70MHz到6GHz的RF接收发射频率范围。
  2. 数字信号处理模块:采用Intel Cyclone V系列FPGA(缺省为A5),具有丰富的DSP与Logic资源,同时兼容其A2/A4/A7和A9,方便客户根据具体项目情况进行选择。
  3. 主控单元:开发平台上采用STM32系列通用MCU来实现监控和网管功能。

RF 模块

RF模块单板外形图和原理框图如图 5,图6 所示,FPGA采用5CEBA5F23C8N (可以根据客户需要兼容选择5CEBA2、5CEBA4、5CEBA7、5CEBA9),RF XCVR 采用AD9361(可以根据客户需要兼容选择AD9363、AD9364等),模块尺寸名片大小 。

RF graph 5.jpg
图5:RF模块单板外形图

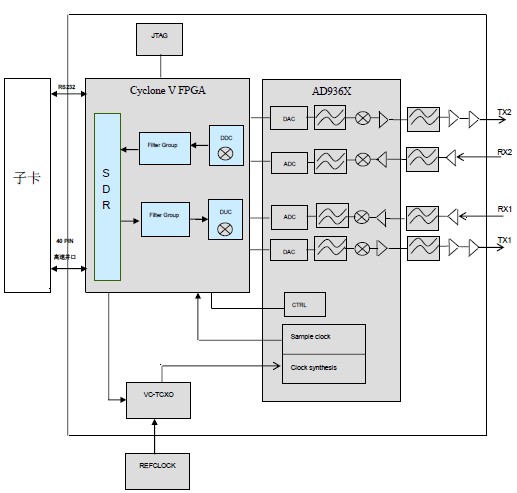

RF graph 6.jpg
图6:RF模块原理框图

骏龙科技FAE团队会提供该方案的技术支持,能帮助缩短您产品上市时间并减轻整体开发成本。
