Arria 10 SoC模块解决方案:Silic

骏龙科技于2018年8月正式推出量产版本Silic SoC模块,该产品是一种即插即用型的SoC模块,用户只需要关注应用程序和自定义逻辑的开发,大大减少客户研发投入,缩短研发周期,加快产品上市。骏龙科技可为客户提供定制化模块设计,包括硬件和FPGA逻辑设计,Linux驱动/BSP开发等。

Arria 10 SOC module solution-Silic.jpg

标准模块规格

⦁    主芯片
⦁    Intel Arria 10 SoC,逻辑容量270-660KLE
⦁    双核1.5GHz ARM Cortex-A9

⦁    存储器
⦁    处理器侧:4GB DDR4 带ECC @40bit, 5pcs
⦁    FPGA侧:8GB DDR4 带ECC @72bit,9pcs
⦁    128MB SLC NAND Flash,128MB SPINOR Flash

⦁    I/O 接口
⦁    24对高速收发器,最高速率14.2Gbps
⦁    LVDS – 12 对(10AS027), 48对(10AS048)
⦁    FPGA GPIO – 60(10AS027), 101(10AS048)
⦁    处理器外设:EMAC x1, USB (和SD/MMC共享) x1, I2Cx2, UARTx1, GPIOx1

⦁    其他
⦁    EEPROM – I2C, 512Kb, Temperature Sensor – I2C,Encryption – I2C, DS28C22Q, Watchdog -- MAX6746

⦁    供电
⦁    5V单电源供电
⦁    板内产生 3.3V,2.5V,1.8V(IO),1.2V(DDR4),1.0V(GXB), 0.9V(内核电压)

⦁    机械结构
⦁    尺寸:120mm x 74.2mm
⦁    18层 PCB
⦁    连接器:Samtec ST5 系列, 160 pins,  x2(10AS027)/x3(10AS048),支持20Gbps传输速率

⦁    软件支持
⦁    Quartus II 参考工程和Uboot
⦁    Linux版本: Linux-4.1.22-ltsi
⦁    默认SMP模式,可支持AMP模式
⦁    文件系统:JFFS2 on NAND Flash

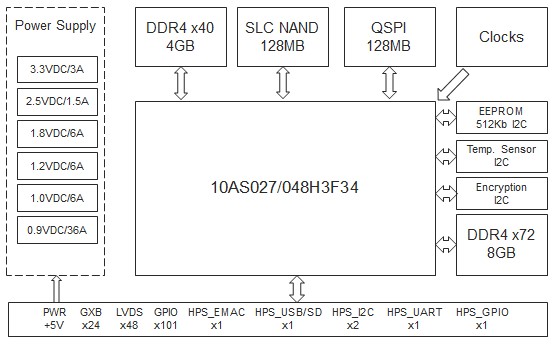

Silic SOC模块系统框图

Arria 10 SOC module structure diagram.jpg

标准模块订购代码和参数

订购代码:CYTSILIC-48H3E2-FF1JR

参数:
⦁    FPGA: 10AS048H3F34E2SG
⦁    24 对XCVR 高速收发器:14.2Gbps
⦁    温度范围0°C ~ 100°C
⦁    FPGA速度等级: -2
⦁    HPS DDR4: 4GB with ECC
⦁    FPGA DDR4: 8GB with ECC
⦁    NAND: 128MB
⦁    QSPI Flash: 128MB
