ADI 高级主动学习模块 ADALM2000 介绍
什么是 ADALM2000？
ADI 主动学习模块 2000，简称“ADALM2000” ，ADALM2000 (M2K) 主动学习模块是一种经济实惠的 USB 供电软件定义仪器，将 ADALM1000 (M1K) 主动学习模块的功能提升到更高水平。M2K 内置以 100 MSPS 速率运行的 12 位 ADC 和 DAC，可将高性能实验室设备的功能以手掌大小器件实现，使电气工程学生和爱好者能够探索几十 MHz 范围内的信号和系统，不存在传统实验设备相关的成本和容量，可称之为一款“可随身携带的电子实验室”。
电子电路评估通常需要的设备
进行电路验证和调试时，通常需要准备示波器、稳压电源、频谱分析仪等多种仪器。这些设备往往体积较大，占用较多空间，每次搭建测试环境都较为繁琐。而借助 ADALM2000，只需配合电脑与专用软件，即可轻松完成各类电路评估任务。
模拟和数字功能兼备

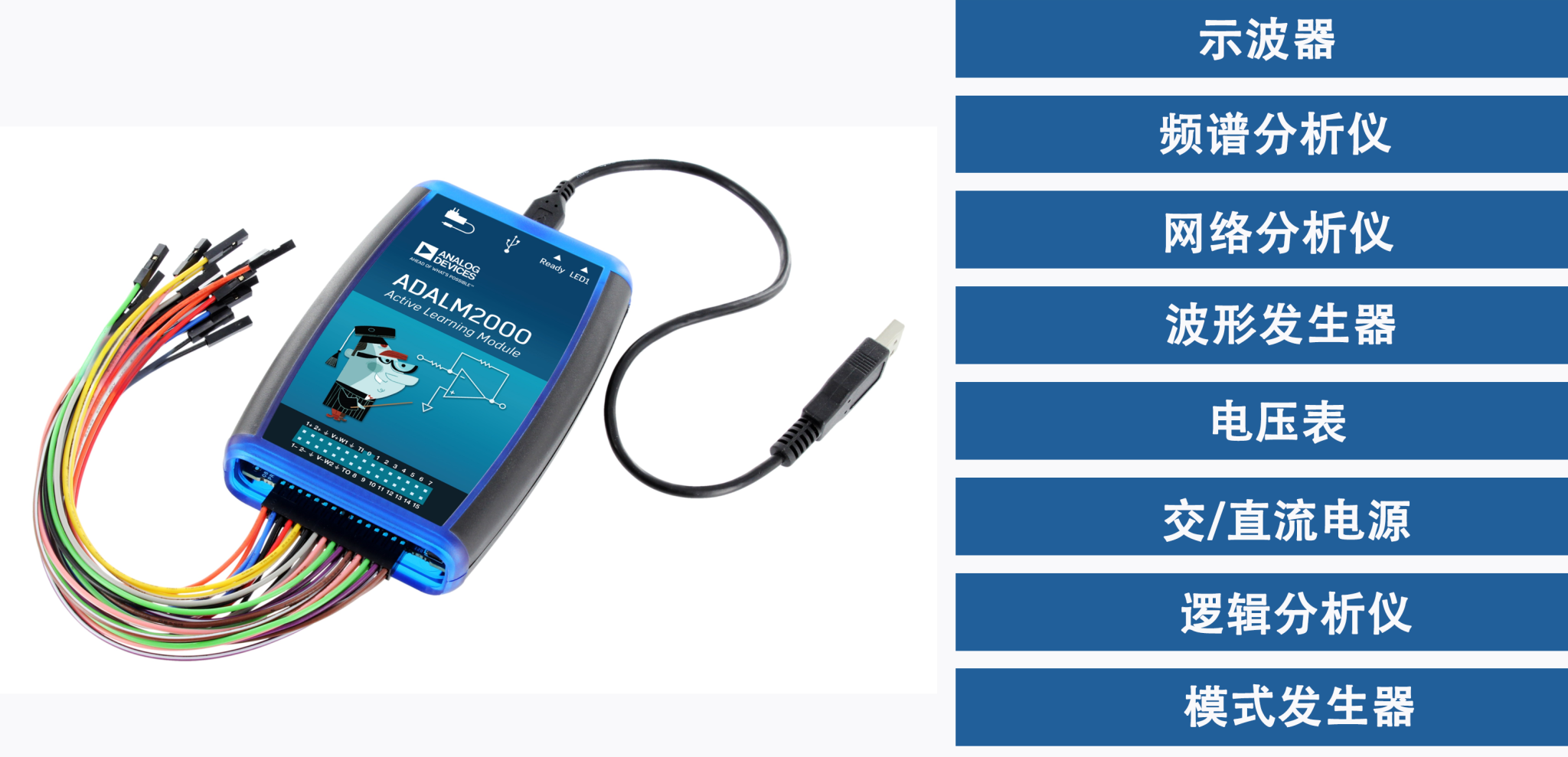

该 ADALM2000 配备了多种电子电路所需的评估功能。下图 (图1) 为 ADALM2000 功能模块示意图：
ADALM2000 内置 2ch / 12bit / 100MSPS ADC 和 2ch / 12bit / 150MSPS DAC，可与指定软件结合使用，实现高性能实验室设备。此外，它还配备了 16 个数字 I/O 通道，支持 SPI 和 I2C 协议分析。这些功能可通过一台仪器进行广泛的评估，例如电源评估、运算放大器等模拟电路的表征、FFT 分析和逻辑分析仪等。
小巧便携，功能全面
ADALM2000 不仅功能丰富，且它的体积只有手掌大小，也不需要交流电源，可以通过 USB 驱动，只需通过 USB 连接到 PC 即可使用。因此用户就可在实验室、教室、办公桌甚至咖啡馆中进行实验，真正实现“移动实验室”的理念。
适用人群
- 希望通过实际电路观察加深理解的电子专业学生和初级工程师
- 需快速进行原型电路调试、使用示波器或逻辑分析仪的工程师
- 需要在不同场所进行电路评估和实验的工程师
ADALM2000 开箱介绍

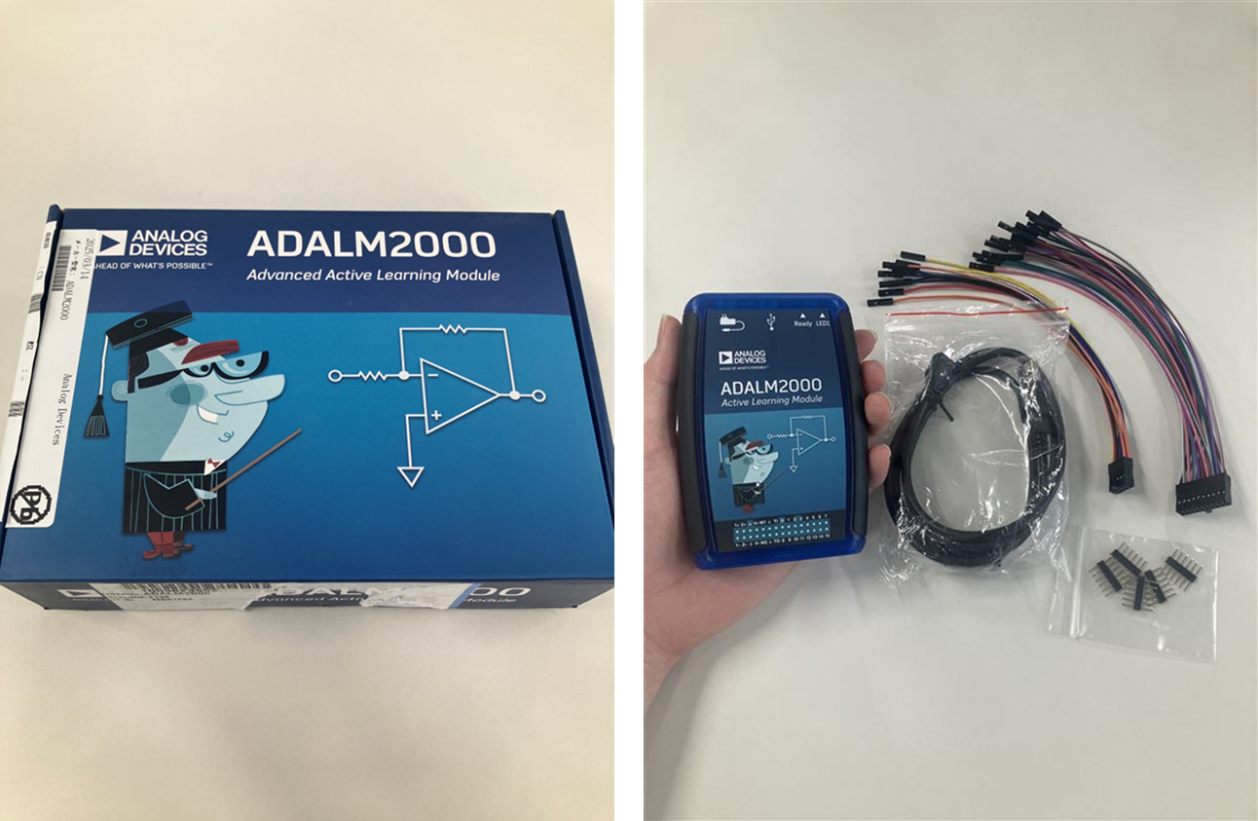

下图 (图2) 为 ADALM2000 开箱图。该套件包装在一个长 12cm × 宽 17cm 的盒子中，主机模块实际尺寸为 11.5cm × 7cm，非常小巧，甚至可以放入衬衫口袋。套件包含以下组件：
- ADALM2000 主体模块
- USB-A 转 USB-micro-B 连接线
- 2 种 ADALM2000 跨接连接线
- 排针插座
ADALM2000 模拟零件套件

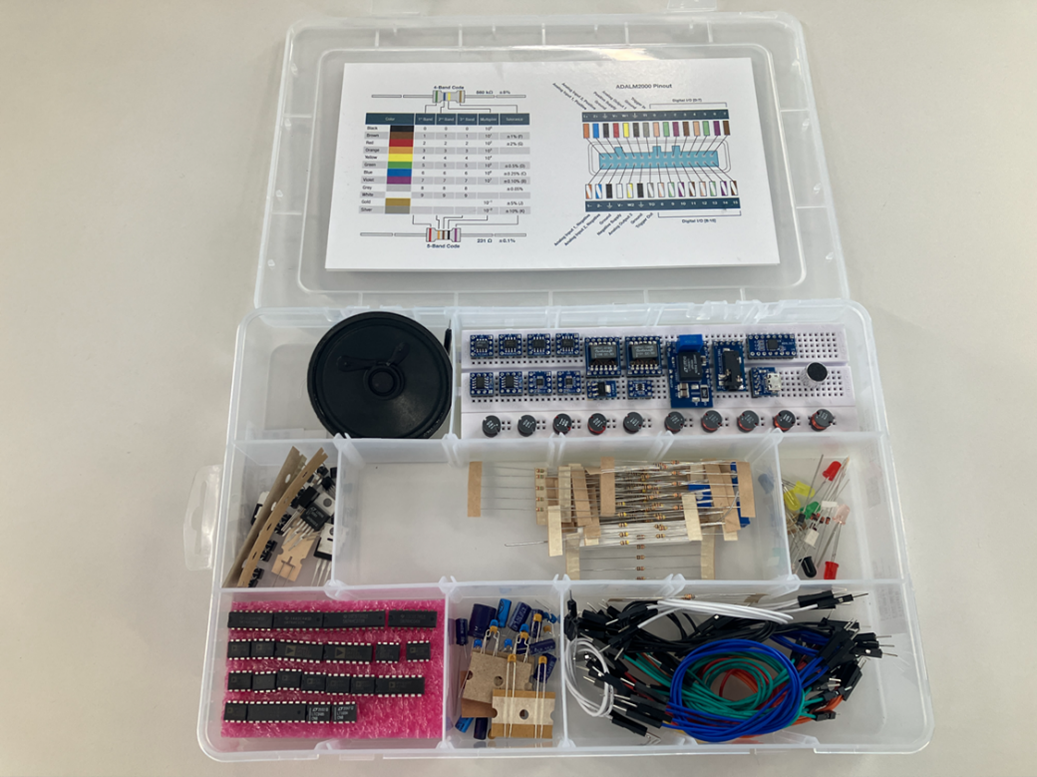

ADI 提供了多篇基于 ADALM2000 实践教程，涵盖其各类集成电路的实际应用。用户还可选配模拟部件套件 ADALP2000，如下图 (图3) 所示，其中包含超过 30 种元器件，除被动元件外，还有运放、加速度传感器、电源管理芯片等核心产品。
设备准备与使用方法
软件安装
使用 ADALM2000 前需要安装 USB 驱动程序 (与 Windows、Linux 和 MAC 兼容) 和专用软件 Scopy。Scopy 是一个集成了多功能计量工具的用户图形界面 (GUI)，这用单个单元取代了许多传统的测量仪器，并提供了适合评估电子电路的便携式测量环境。
上述软件均为免费提供，可以分别从以下连接下载安装：
* 安装完成后建议重启电脑。
硬件设置

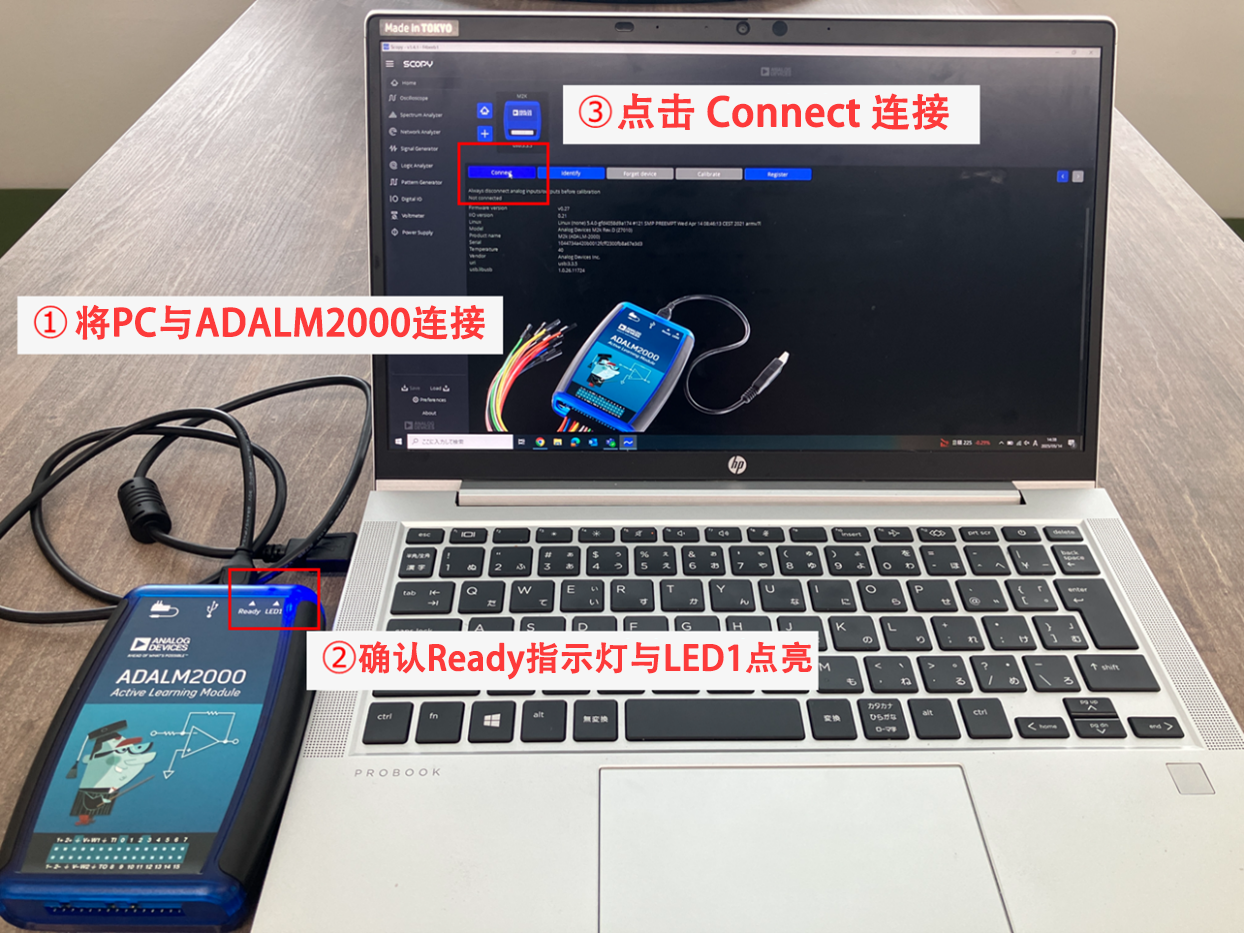

完成软件安装后，将 ADALM2000 主机、USB 线及跳线取出。如下图 (图4) 所示步骤，用 USB 线将 PC 连接到主机模块，当主机模块上的就绪灯亮起并 LED1 闪烁时，表示连接完成。连接完成后，启动 Scopy 并单击 Scopy 屏幕上的连接按钮，即可开始使用。整个硬件搭建过程简单快捷，占用空间极小。完成上述步骤后，用户即可开始进行实验。具体操作流程将在后续文章中介绍。
总结
本文我们介绍了 ADI ADALM2000 的功能以及设置方法。ADALM2000 是一款便携式测量模块，具有多种用于电子电路评估的功能。配合免费专用软件，用户只需通过 USB 连接电脑，即可完成多项评估任务，非常适合电子学习、电路调试和移动实验需求。
