Altera Stratix®10 和 Agilex™ 7 电源配置问题案例解析

作者
Richard Li
文章来源
Cytech Engineer

Altera Stratix®10 和 Agilex™ 7 电源配置问题案例解析

概要

本文主要基于 Altera Stratix® 10 和 Agilex™ 7 FPGA 在客户实际应用中遇到的电源管理及配置问题，系统梳理了典型故障案例、解决方案与调试建议。内容主要涵盖：

  • 电源与配置的流程
  • 6 大实战案例解析
  • 关键检查方向与调试建议

Stratix® 10 和 Agilex™ 7 是 Altera 的两款高端 FPGA (现场可编程门阵列) 产品系列。

Stratix® 10：

Altera Stratix® 系列可帮助交付性能高端、品质优异的产品。Stratix® 10 FPGA 和 SoC FPGA 在性能、能效、密度和系统集成方面都具有创新优势，工艺为 Altera 14nm 器件。Stratix® 10 器件采用变革性的英特尔® Hyperflex™ FPGA 架构，并结合英特尔 Embedded Multi-Die Interconnect Bridge (EMIB) 专利技术、Advanced Interface Bus (AIB) 和不断壮大的芯粒产品组合，性能比上一代高性能 FPGA 提升高达 2 倍。

Agilex™ 7：

Altera Agilex™ 7 FPGA 为 Altera 10nm 器件，采用第二代 Hyperflex™ FPGA 架构，支持 PCIE Gen5 X16，116Gpbs PMA4，32GBHBM2E，400G 硬 MAC，DDR5，最大 4.1 百万门逻辑资源等，广泛应用于数据中心加速、边缘计算、高带宽网络通信、高端仪器仪表等行业，以优异的性能广受客户喜爱。

Altera Stratix®10 和 Agilex™ 7
电源配置流程详解

下图 (图1) 为 Altera Stratix® 10/Agilex™ 7 电源管理及配置的界面。该系列支持的配置模式如下：

  • Avalon® streaming (Avalon-ST)
  • JTAG
  • Configuration via Protocol (CvP)
  • Active Serial (AS) normal and fast modes
  • Remote System Update(RSU)

Altera Stratix® 10/Agilex™ 7电源管理及配置界面
图1 Altera Stratix® 10/Agilex™ 7电源管理及配置界面

Altera Stratix®10/Agilex™ 7 配置流程如下：

Step1：上电 (Power UP)

  • Altera Stratix 10®/Agilex™ 7 电源需根据电源管理用户指南中的器件的上电顺序要求进行供电。
  • 电源达到正确操作电压后，一个器件范围 Power on Reset (POR) 会置位。在电源达到操作电压之前，外部电源斜坡 (ramp) 不得慢于最小斜坡速率 (ramping rate)。
  • 配置期间，内部电路从内部拉低 SDM_IO0， SDM_IO8 和 SDM_IO16。内部电路将剩下的 SDM_IO 管脚拉至一个弱高电平。
  • POR 之后，内部电路也将所有的 GPIO 管脚拉至一个弱高电平，直到器件进入用户模式 (user mode)。

Step2：SDM 启动 (SDM Startup)

  • SDM 在上电期间对 MSEL 管脚进行采样。
  • 如果 MSEL 设置为 JTAG，那么 SDM 保持在 Startup 状态。
  • SDM 运行存储在 on-chip boot ROM 中的固件，然后进入 Idle 状态，直到主机驱高 nCONFIG。在所有时钟稳定之前，主机不应该驱高 nCONFIG。

Step3：空闲 (Idle)

  • 在外部主机通过将 nCONFIG 管脚从低电平驱动为高电平来启动配置之前，SDM 一直保持在 IDLE 状态。或者 SDM 在退出错误状态后进入空闲状态。

Step4：配置开始 (Configuration Start)

  • SDM 接收到一个配置启动请求(nCONFIG = HIGH)后， SDM 通过驱高 nSTATUS 管脚来表明配置开始。
  • 接收到配置数据时， SDM 执行认证，解密和解压缩。
  • nCONFIG 管脚在配置期间和用户模式下保持为高电平。主机持续监控 nSTATUS 管脚以查找配置错误。

Step5：配置通过 (Configuration Pass)

  • SDM 在成功接收到完整比特流后驱高 CONF_DONE 管脚。
  • CONF_DONE 管脚向外部主机发出信号，表示比特流传输成功。

Step6：配置错误 (Configuration Error)

  • nSTATUS 管脚上的一个低脉冲表明一个配置错误。
  • 错误要求重配置。
  • 一个低脉冲 (表明一个错误) 后，配置停止。nSTATUS 管脚保持高电平。
  • 发生错误后，SDM 在外部主机驱低 nCONFIG 之后驱低 nSTATUS。
  • nSTATUS 管脚恢复到初始预配置低状态后，器件进入 Idle 状态。

Step7：用户模式 (User Mode)

  • 初始化内部寄存器后，SDM 将 INIT_DONE 管脚驱动为高电平，并从高阻抗状态释放 GPIO 管脚。器件进入用户模式。整个器件不会同时进入用户模式。Altera 要求在设计中包括 Reset Release。使用 Reset Release Altera FPGA IP 的 nINIT_DONE 输出将应用逻辑保持在复位状态，直到整个 FPGA 架构处于用户模式。如果此 IP 没有包含在设计中，那么可能会导致间歇性的应用逻辑故障。
  • nCONFIG 管脚应该在用户模式下保持高电平。
  • 通过将 nCONFIG 管脚从低电平驱动到高电平，可以对器件进行重配置。

Step8：器件清理 (Device Clean)

  • 在 Device Clean 状态中，设计停止运行。
  • 器件清理 (device cleaning) 清除所有配置数据。
  • 器件驱低 CONF_DONE 和 INIT_DONE。
  • 当器件清理 (device cleaning) 完成后，SDM 驱低 nSTATUS 管脚。

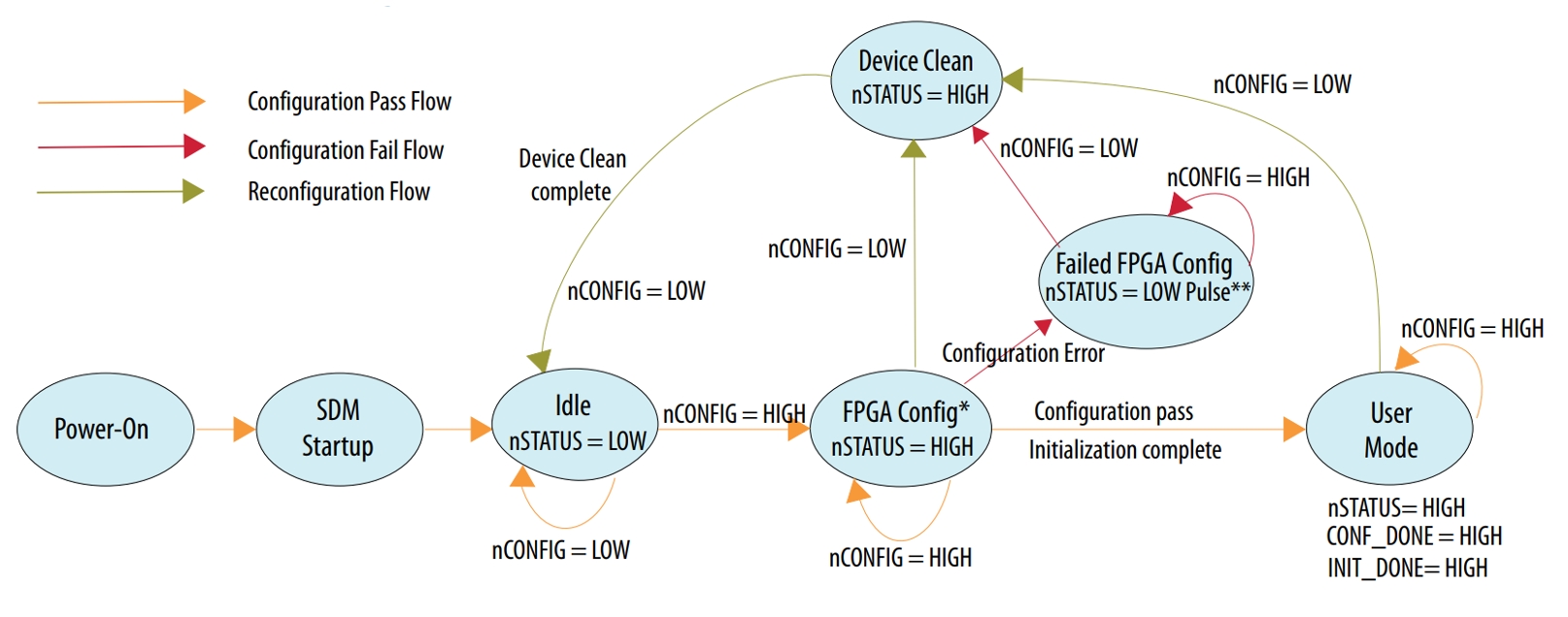

图2 配置流程
图2 配置流程

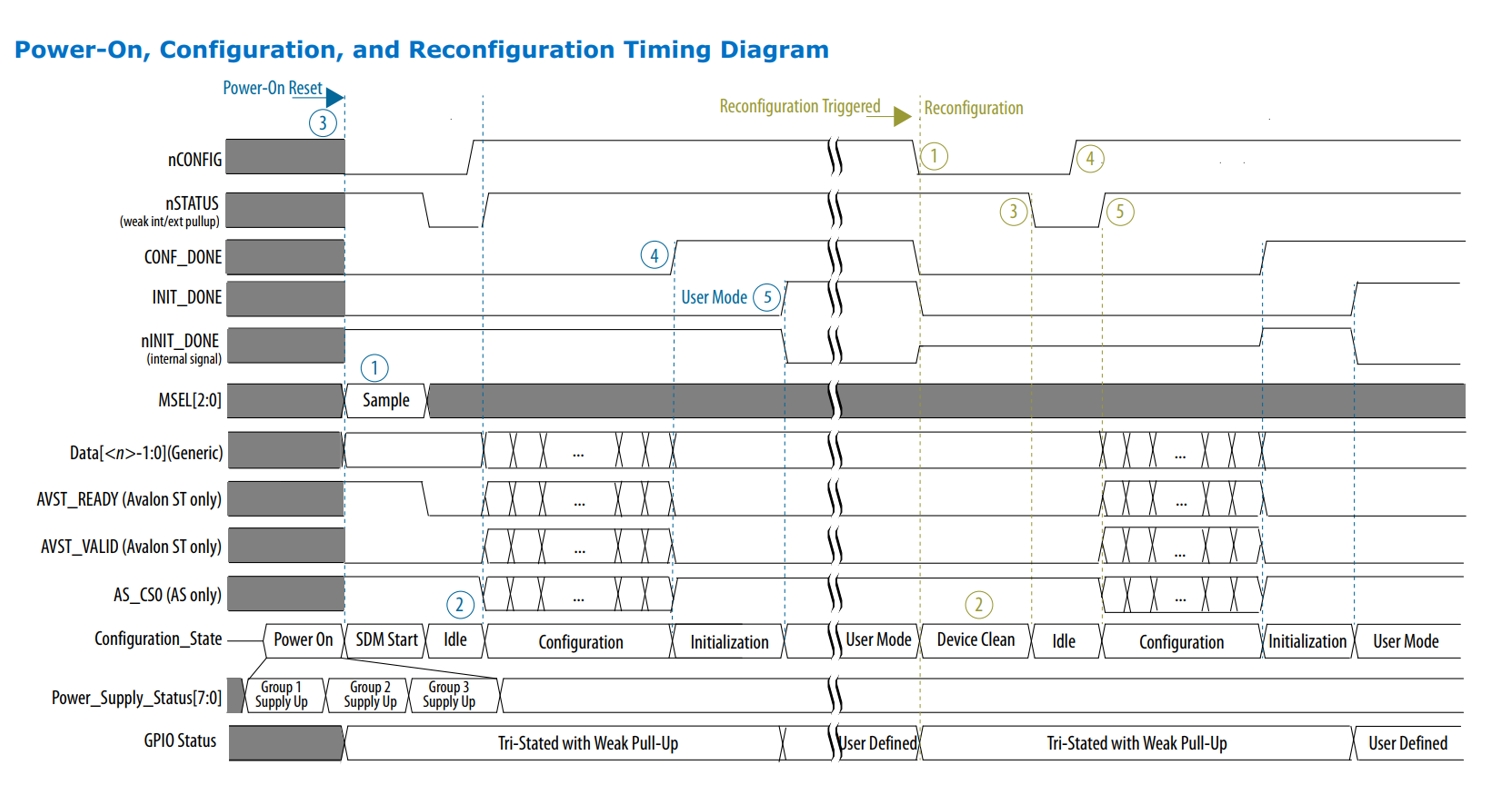

如下图 (图3) 所示为配置时序。图的第一部分显示了正常上电复位后初始配置的预期时序。最初，应用逻辑驱低 nCONFIG 信号 (POR)。在正常情况下，nSTATUS 在nCONFIG 后面，因为 nSTATUS 反映了当前配置状态。nCONFIG 的值只有在与 nSTATUS 的值相同时才可以更改。当出现错误时，nSTATUS 拉低大约 1ms，当器件准备好接受重配置时置位高电平。时序图中的初始配置部分中的数字标记以下事件：

1. SDM 启动并采样 MSEL 信号以确定指定的 FPGA 配置方案。在下一次上电之前，SDM 不再对 MSEL 管脚进行采样。
2. 当 nCONFIG 信号为低电平时，SDM 引导后进入 Idle 模式。
3. 当外部主机驱高 nCONFIG 信号时，SDM 启动配置。SDM 驱高 nSTATUS 信号，表示 FPGA 配置的开始。SDM 接收 MSEL 总线在 Step 1中指定的接口上的配置比特流。上图显示了 AVST_READY 和 AVST_VALID 持续为高电平。AVST_READY 可以置低，这要求 AVST_VALID 在六个周期内置低。
4. SDM 驱高 CONF_DONE 信号，表明 SDM 成功接收到了比特流。
5. 当 FPGA 置位 INIT_DONE，表明 FPGA 已经进入用户模式 (user mode)。GPIO 管脚退出高阻抗状态。CONF_DONE 与INIT_DONE 的置位之间的时间是可变的。对于 FPGA 第一次配置，INIT_DONE 在 FPGA 架构的初始化 (包括寄存器和状态机) 后置位。对于 HPS 第一次配置，HPS 应用控制 CONF_DONE 与 INIT_DONE 之间的时间。运行在 HPS 上的软件 (如 U-Boot) 或者操作系统 (OS) 启动配置，FPGA 配置并进入用户模式后， INIT_DONE 才置位。

图3 配置时序图
图3 配置时序图

典型问题案例解析与解决方案

案例一：JTAG 识别器件异常 (PCN：1SX085H3F43E2VG)

问题描述：

在客户设计中，SmartVID 电源 VCC/VCCP 与 0.9V 电源 VCCERAM/VCCPLLDIG_SDM 共用电源轨，导致 JTAG 识别不到器件。

解决方案：

把两个电源轨分开即可正常识别器件。

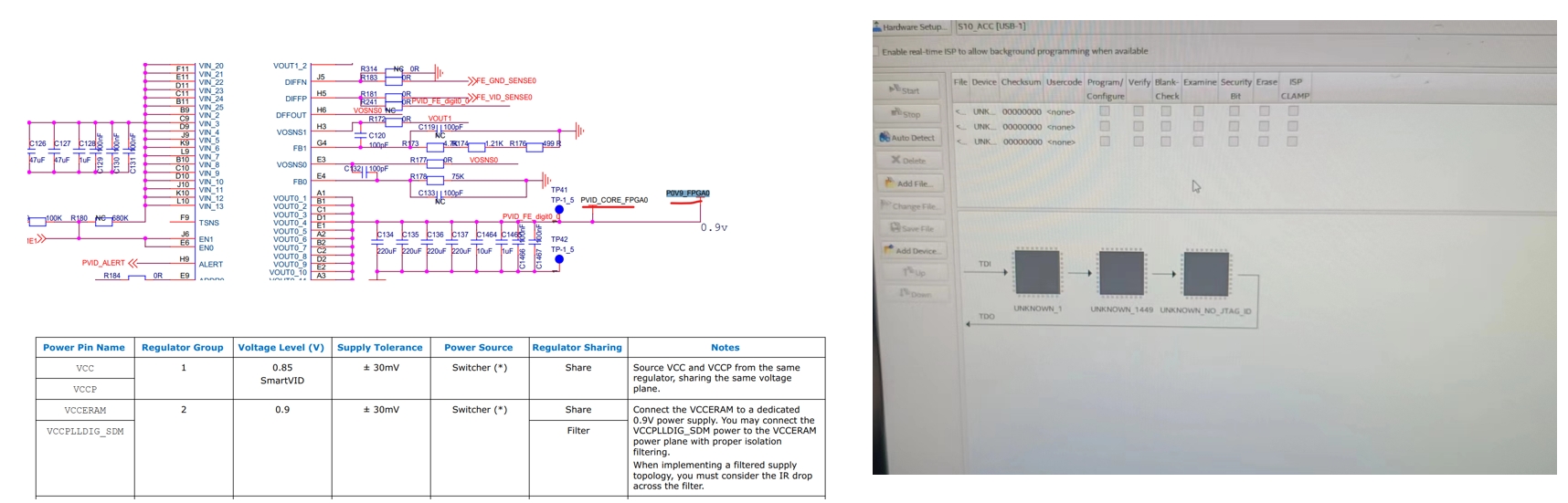

图4 案例1图示
图4 案例一图示

案例二：PMBUS 调压失败 (PCN：1SX085H3F43E2VG)

问题描述：

客户选用的某国产电源芯片，电源芯片支持的调压方式为 Step，其调压步长定义为 1LSB = RA*0.5uA，一般的电源芯片是 1LSB = 1mV，我们器件通过 PMBUS 设置的为 Final Vout，导致调压不成功。

解决方案：

目前短期通过 INI 文件绕过 PMBUS，手动设置固定电压，后续更换为兼容 PMBUS 的电源芯片。

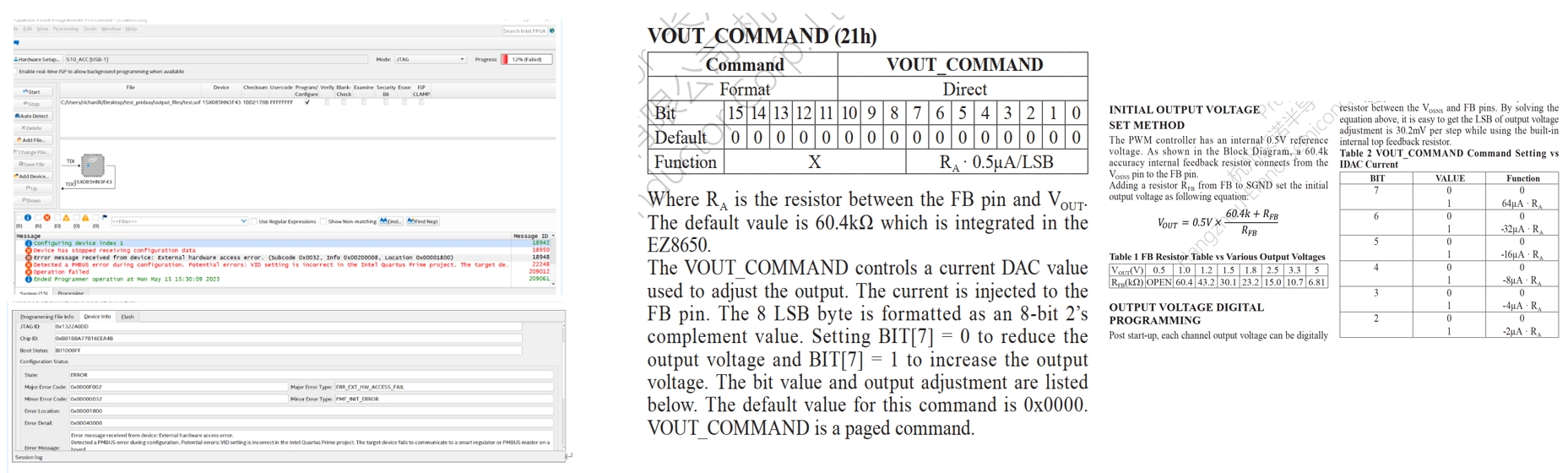

图5 案例2图示
图5 案例二图示

案例三：FPGA 断电重启失效 (PCN：1SX085H3F43E2VG)

问题描述：

加载 JIC 配置文件后，设备断电重启时 FPGA 无法正常完成配置。经分析，故障原因为客户电路板上的主控芯片对上电时序逻辑处理异常。具体表现为：

  1. 电源时序冲突：
    (1) 系统上电顺序为主控芯片优先启动，目标 FPGA (Stratix® 10) 延迟上电。
    (2) 主控芯片完成初始化后，立即将 nCONFIG 信号置为高电平，而非在 FPGA 的 IDLE 状态阶段触发该信号。
  2. 配置流程失效：
    目标 FPGA 在 IDLE 阶段未检测到 nCONFIG 的有效上升沿，导致配置状态机未能激活，后续配置过程中断。

解决方案：

主控芯片上电不要去操作 nCONFIG，通过外部电路操作，上电 Flash 能够加载，需要 reconfig 时再通过主控芯片进行操作。

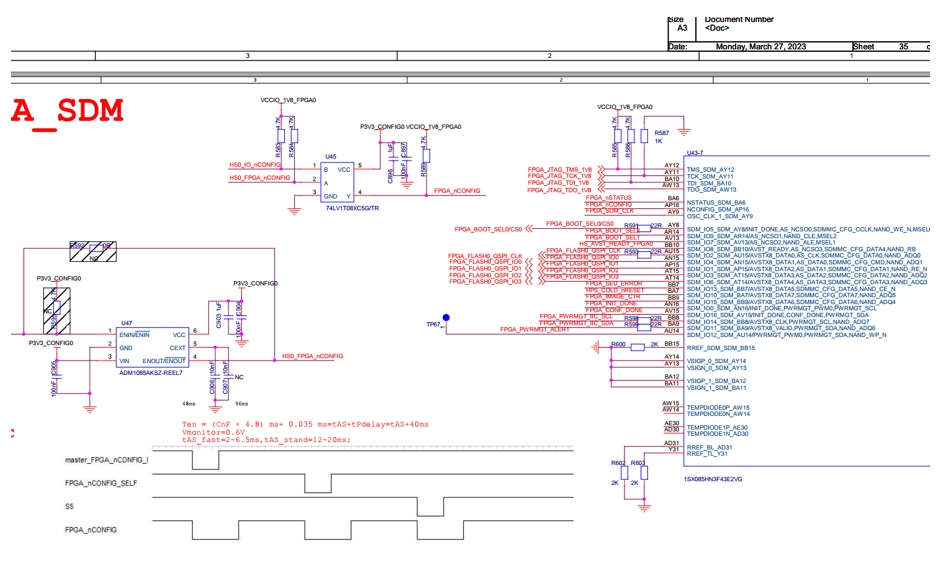

图6 案例三图示
图6 案例三图示

案例四：HPS First 模式加载概率性失败 (PCN：1SX110H1F43E2VG)

问题描述：

在 HPS First 启动模式下，系统通过 HPS 加载 FPGA 程序，FPGA 程序存储在 NAND flash。在测试中发现：

  1. 在测试中的 10 块板子中，有两块存在断电重启之后 FPGA 概率性无法启动现象，有时候可以启动，有时无法启动。但通过 JTAG 加载 FPGA first 模式后，都能够启动。
  2. 所有的板子初始供电电压都是 0.9V，通过示波器观察异常板子 VID 调压后，实际电压被调到了 0.94V，初始电压值和调压值压差过大，超过了默认的 ±3% (老版本最大限制为 ±3%，22.4 版本之后可以调到 ±8%)。

解决方案：

确认异常板卡固件版本，若低于 22.4 需更新版本到 22.4 或者 23.1，通过添加约束 set_global_assignment -name PWRMGT_ADV_VOUT_READING_ERR_MARGIN 28，把压差扩大到 8%。

Intel® Quartus® Prime Pro Edition Settings File Reference Manual

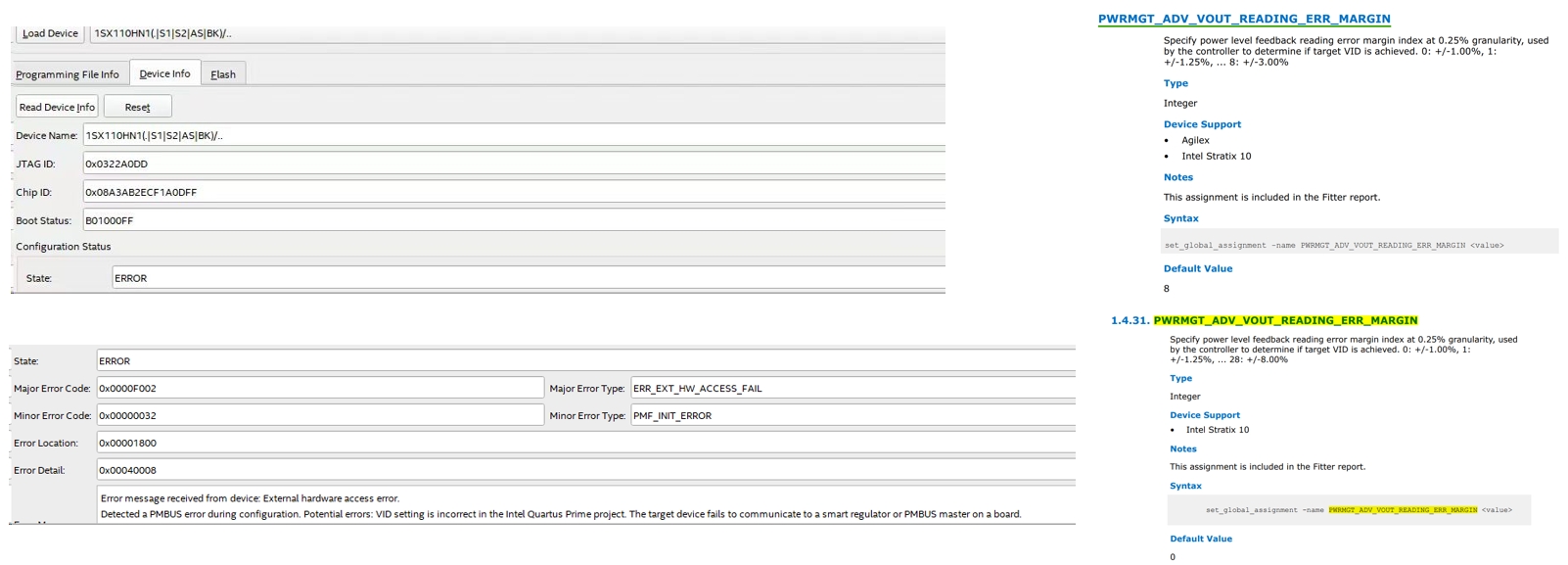

图7 案例四图示
图7 案例四图示

案例五：电源瞬态欠压保护 (PCN：AGFB027R24C2E1V)

问题描述：

本案例中使用到的电源芯片为：ADI LTM4680，当 FPGA 在下载大逻辑资源量 *.sof  的情况时 (60%以上)，下载到 99% 时会显示失败。经过排查发现，当下载失败时，FPGA 的整板四组电源 RUN 使能管脚均被拉低断电。

由于板级存在上电时序管理芯片，一旦第一组核电发生异常，上电时序管理芯片会触发保护机制，后级将全部被关闭。为验证此问题，我们将上电时序改为 CPLD 独立控制。在此配置下，发现核电会出现短暂的“掉坑”现象，大约持续 240ms。通过与 ADI 电源厂家沟通，利用上位机工具对 FPGA 下载过程中的电源状态进行实时监控，成功复现了这一现象。

经过反复测试，抓取到电源异常时报出的一个输出欠压警告信息，经过 ADI 的 AE 和我们的 AE 一起分析，确认问题的根本原因为：在负载剧烈变化时，电源输出电压出现瞬态欠压，进而触发保护机制。

解决方案：

通过调整电源管理器的输出欠压保护阈值，将欠压门限从默认值降低至 0.2V，逻辑版本为 66% 和 70% 的资源量均可成功下载，电源系统也未再出现瞬态“掉坑”现象。

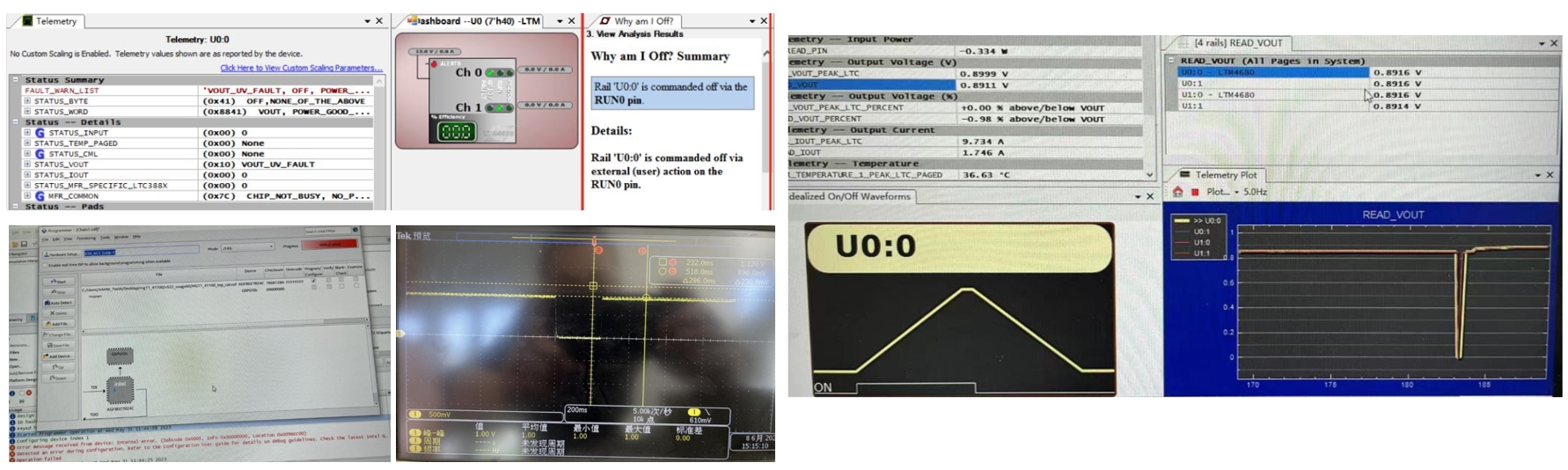

图8 案例五图示
图8 案例五图示

案例六：MBR 配置错误导致 JTAG 加载失败 (PCN：AGFB014R24B2E2V)

问题描述：

通过 jtag 加载 sof 文件时，加载到 35% 时会显示失败。经过分析，将问题定位在 MBR 配置不对，具体表现为：客户使用的电源芯片精度为 1LSB = 2mV，而当 MBR = 100 时，实际需要 1LSB = 1mV 的精度，两者存在规格不匹配的情况。

解决方案：

目前为客户提供了绕过 PMBUS 的 ini 文件，确保客户可先正常调试功能，同时也与电源芯片供应商进行技术沟通，以确定 MBR 参数的最佳配置方案。

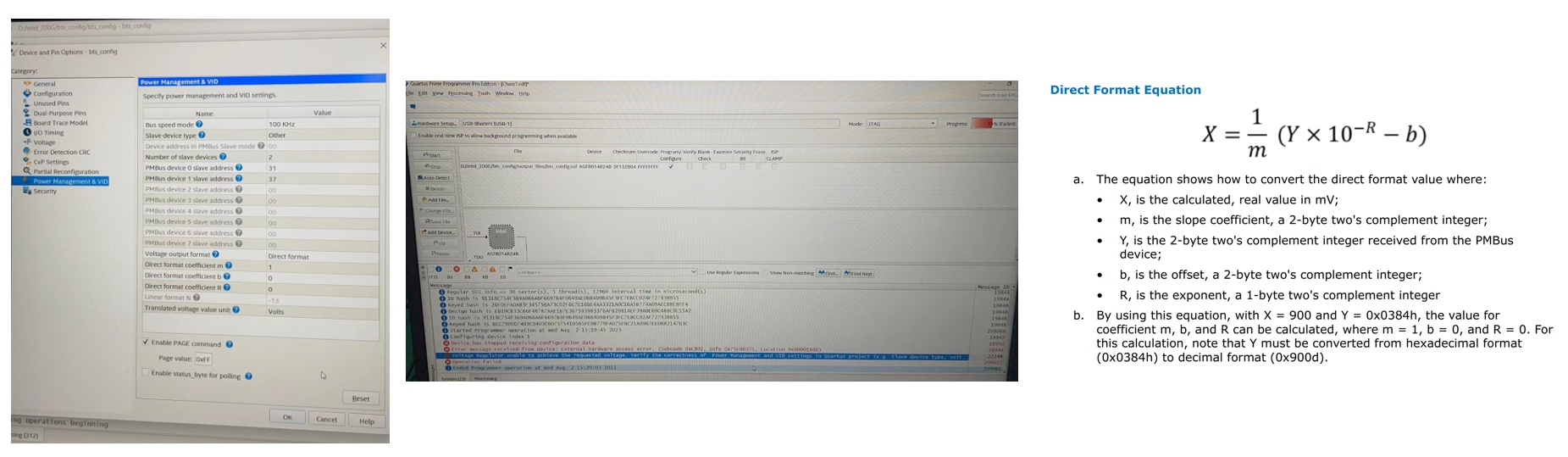

图9 案例六图示
图9 案例六图示

Altera Stratix® 10 和 Agilex™ 7
电源配置问题检查方向

检查方向

  • jtag 加载失败问题：首先要检查 quartus 配置参数是否与电源芯片相符，包括电源引脚，PMBUS 地址，MBR 参数设置值以及 valid unit 和 mode 等
  • 器件识别异常：确认供电是否满足 datasheet 要求以及 pcg 要求
  • Flash 加载异常和加载之后不工作：检查 MSEL 配置是否正确，以及 nconfig，nstatus，configdone，initial done 是否正常

Debug

  • 每家电源厂家都有上位机软件监控电源状态，异常时可以通过电源上位机软件抓取电源状态，查看异常情况
  • Quartus 提供了config debug 工具，异常时可以看到在什么阶段异常，错误码是什么，然后进行分析
  • 如果是 PMBUS 问题，且暂时没有解决方案，可以提供绕过 PMBUS 的方法让客户先进行功能调试，这样不会阻塞客户调试进度 (该方案实测在最新版本 23.2 以及 agilex 上可用)

最重要一点是客户投板之前一定要进行原理图 review 和 pin map 验证

总结

本文通过列举 Altera Stratix® 10 和 Agilex™ 7 FPGA 在客户实际应用中遇到的电源管理及配置问题案例，为大家系统梳理了典型的故障问题分析，同时给出相应的解决方案与调试建议，供工程师们参考。
