4.2V-33.6V 电池智能充放电模块

电池在工业仪器设备中扮演着举足轻重的角色,高效、稳定、智能的充电方案是设备可靠运行的保障。由骏龙科技最新推出的 SmartPath 系列充电模块,支持最高 8 串锂聚合物电池,充电电流可达到 3A 以上,适合常规的便携式工业仪器设备。

模块能够自动切换后端负载的供电路径,并实时监测输出电路各节点工作数据,是用户产品迈向高端化、智能化的基石。此外,模块还可以定制为铅酸式、磷酸铁锂等更多种类电池充电,或支持太阳能板直接输入,并且能拓展更丰富的配置功能与输出参数。

工业仪器中的电池充电需求

如今的工业仪器和设备常常内置大容量的锂电池组,使其变成了便携式设备,能够灵活地改变工作运行的地点。在诸多使用场景中,工业仪器设备一般是依靠外部插电运行的,当外部输入电源意外中断时,内置电池可以立即替补成电能来源,让其主机无中断继续运行,大大提高了运转可靠性。

目前,工业仪器设备中常用的直流输入电压为 12V - 28V,也有少部分使用 5V、9V 的电压。这主要是因为这些设备一般包含传感器、电机、高速处理器、高清屏幕等功耗较大的部件,提高母线供电电压可以使线路工作电流变小,从而减小发热损耗、降低电路板设计难度。

工业仪器设备中所用的内置锂电池电压略低于其直流输入电压,从而保证电池能够被外部直流供电充电,且在系统切换至电池供电时,电路的输入电压与切换之前相近。相对于单节锂电池而言,工业设备的内置电池是多节串联的高压电池,工程师需要设计专门的高效充电电路,以保障设备实现安全快速的充电过程。

此外,还要配套设计负载供电路径切换、电池放电管理等功能电路,甚至一些要求高的设备还需要监测电池充放电的状态。骏龙科技推出的电池充放电模块,可以最多支持到8节串联的锂离子电池,充电电流高达 3A 以上,且配备板载监测单元,可实时输出显示各处的工作参数。下面将就此模块的工作原理和参数性能展开讲解。

MCUM4162 模块技术架构

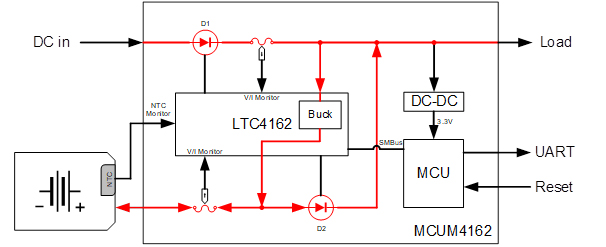

如下图 (图1) 所示,它为本次发布的充放电模块的技术架构和工作原理,该模块型号命名为 MCUM4162,它是围绕 ADI 的高性能电池充放电管理芯片 LTC4162 设计而成的。其中,红色线段即电池能量的充放电路径。我们可以看到,路径上包含了多处理想二极管和电压电流采样节点,这使得模块能够实现自动切换末端负载的供电来源,并防止电流倒灌,保护前级部件。

当 DC 输入正常时,它将给电池充电提供能量,同时为后端负载供电;当 DC 输入停止时,电池瞬间切换为放电路径,给后端负载继续供电。当配合一定的输出电容作为缓冲时,这个电能输出路径的切换过程约 30uS,几乎不会被负载感应到,保障后端负载的真正持续供电。

此外,模块上板载的 MCU,将持续与 LTC4162 芯片保持 SMBus 总线通信,实时读取解析芯片内部寄存器的值,并通过 UART 方式以 0.5s 的更新间隔频率输出模块上各关键节点的参数、告警信息,以及芯片工作状态等,具体内容将在后文中详细说明。

根据 LTC4162 芯片的具体版本,此模块可以用于铅酸电池、磷酸铁锂等其他类型电池的充放电,还可以支持太阳能板直接接入模块的使用方式。若用户需要其他功能版本的模块,可以联系骏龙科技的技术人员。模块上的理想二极管、实时监测控制电路、外挂 NTC 温度监测等设计均能是为了保障电源输入端、电池本身,以及负载端的安全运行。综合以上,本产品归属于SmartPath 系列产品。

图1 MCUM4162的模块技术架构图
图1 MCUM4162的模块技术架构图

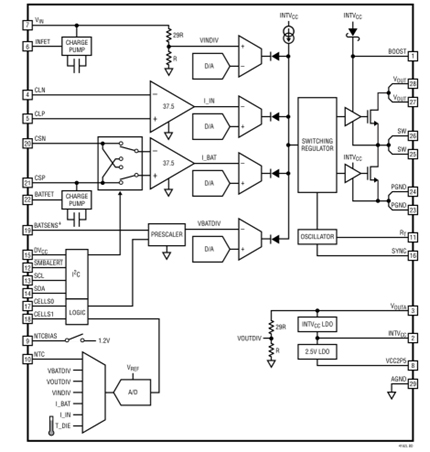

如下图 (图2) 所示,它为模块上的核心功能芯片 LTC4162 的芯片结构图。由于需要兼容不同电压、不同种类的电池,该芯片内部有多处 DAC 电路,用于产生各处模拟监测与控制电路的基准电压。板上的理想二极管是基于 NMOS 管形式实现的,LTC4162 内置了理想二极管控制器功能。

芯片还有多路采样通道,送入内置 ADC,用于监测多处外围电路的电压和电流,以及温度数据等。这可以在局部出现过压、欠压、过流、过热等情况时,及时关断相应功能区,并产生告警信息。

更重要的是,作为电池充电管理芯片,LTC4162 内置了各种类电池的充电控制逻辑,例如预充、恒流、恒压等状态的全流程管理,整个过程还支持改变控制的门限参数等。这套全面而复杂的数字化管理系统的对外窗口是庞大的寄存器阵列,读写过程是基于 SMBus 协议实现的。

LTC4162 的集成度高,它将开关电源控制电路和开关管都集成在仅 4mm x 5mm 的封装中,外部连接电感即可实现开关式降压充电。虽然其工作电压和电流都不小,但其工作效率很高,实测中芯片的工作温度始终在相对低位运行。

LTC4162 的部分版本还支持 MPPT 自动控制算法,当使用太阳能板作为直流输入源时,MPPT 功能可以将太阳能板的工作效率利用至最大化。

图2 LTC4162芯片的结构框图
图2 LTC4162芯片的结构框图

对外接口和使用方法

如下图 (图3) 所示,它为 MCUM4162 模块的产品实物图,其采用 5mm x 3.2mm 的小面积插针孔式封装,非常便于用户集成到自行设计的电路板上。该模块技术指标如下:

  • 直流输入电压范围 4.5V - 35V
  • 支持电池范围 2.7V - 35V (对应锂聚合物电池 1 - 8串)
  • 最大充电电流 / 工作电流 3.2A
  • 充电效率 95% 左右
  • 自动切换负载供电来源(直流或电池)
  • 实时报告:当前运行阶段、输入电压电流、电池电压电流、负载端电压、芯片温度值、电池等效直流电阻 (可评估电池健康)
  • 告警功能:电池短路、电池断开、NTC过热、芯片过热、充电超时、输入限流、电池限流

图3 MCUM4162模块产品实物图
图3 MCUM4162模块产品实物图

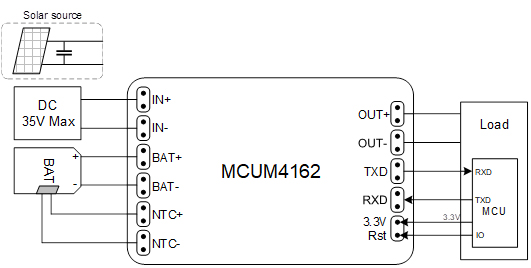

为方便用户更科学地布置自己的电路板,骏龙科技的技术人员将模块对外接口设计为左右分区式。如下图 (图4) 所示,它为 MCUM4162 的对外接口和使用方法示意图,左侧是所有电气能源端的接口,包括输入电源、电池接入、NTC 接入;右侧是负载端的接口,包括负载接入、串口通信、MCU 复位端。

用户在使用模块时,直接连接对应电气单元即可开始工作,通过 MCU 或串口终端还能够读取丰富监测数据。若采用太阳能板作为直流输入源,只需在输入端增加一个容量较大的电容即可。

只接入DC输入、电池正负极 (NTC可不接)、输出负载三个电气组件,模块就可以正常工作。若将输出负载端悬空,模块也能单独实现电池的充电功能。对于模块接入的电池串数,需要通过板上的模式选择区域,将电阻焊接到对应位置,进行硬件预配置,在模块上电时即可自动识别。

目前模块上的板载控制处理器需要外部引入 3.3V 电源供电,才能够通过串口输出数据,也有升级版本产品板载了 3.3V 自供电功能。

图4 MCUM4162对外接口和应用示意图
图4 MCUM4162对外接口和应用示意图

运行参数数据输出功能

MCUM4162 模块板搭载了 MCU,通过 SMBus 总线读取核心功能芯片 LTC4162 的寄存器内容,并转换为对应真实数值参数或运行状态、告警信息,以 UART TTL 的方式输出。模块的默认串口波特率为 115200,可支持定制修改。

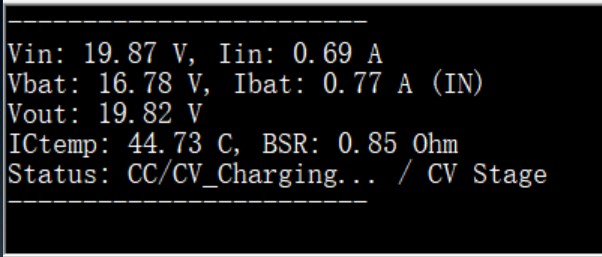

如下图 (图5) 所示,它为该模块在串口中断软件上发送来的实际数据,其更新间隔为 0.5s。默认情况下,输出内容将以这种易于人眼识别读取的方式显示,可免于配套专门的上位机软件。如果需要以数据包形式进行输出,从而便于接收端抓取识别数据,也可以联系骏龙科技免费定制协议。

  • 首先是电路各关键位置的电参数信息,包括输入端的电压、电流,输出端的电压值,电池端的电压、电流,其中电池电流会显示为正负形式,正电流值表示电池正在充电,负电流值表示电池正在放电。通过以上指标可以直观判断系统各部件是否存在异常。

  • 其次是核心充电芯片的运行温度,电池的等效直流电阻值。芯片温度主要是其内部的结温,它的显示值一般比芯片表面温度更高,能真实反映芯片当前承受的温度,确认其是否处于安全温度范围内。电池的等效直流电阻值可以用于判断电池健康程度,其阻值会随着电池的老化而增大,由于不同电池的等效电阻是有差异的,因此实际使用中需要依据这个阻值的变化趋势,来判断电池健康损耗情况。

图5 模块默认输出的串口数据
图5 模块默认输出的串口数据
  • 最后是模块当前的运行状态,以及告警内容或关键信息。这部分可显示的内容比较丰富,具体分类信息如下表 (表1) 所示:
 序号 提示内容  序号 提示内容
 1  BAT Detect Failed 1 InputCurrent Limited now
 2  Detecting BAT 2 IC HOT! Current Limited now
 3  Pause 3 LowInput control Mode (MPPT)
 4  Pre-Charge 4 ChargeCurrent Limited now
 5  CC/CV Charging 5 CC Stage
 6 Stop! NTC temp abnormal 6 CV Stage
 7  Stop! CV > 4h! 7 Charge Stop
 8  Charge Full OK     8 其他未知错误代码
 9 Stop! MAX Charge time
 10  Cannot Find BA
 11 Shorted BAT
 12  其他未知错误代码

表1 模块默认可输出信息内容

以上只是 MCUM4162 默认版本的数据输出内容。实际上,该模块还可以拓展更丰富的输出内容,另外也支持由用户主动发送特定的配置信息,如下表(表2)所示。如对以下功能感兴趣,可以联系骏龙科技对模块功能进行定制。

 序号  项目  可输出内容  可配置内容
 1  电池电压      过压、欠压告警  过欠压门限值
 2  电池电流  低充电电流告警  低电流门限值
 3  输入电压  过压、欠压告警  过欠压门限值
 4  输入电流  输入过流告警  过流门限值
 5  输出电压  过压告警  过压门限值
 6  芯片温度  高温告警  高温门限值
 7  电池等效电阻  等效电阻值高告警  告警门限值
 8  外置NTC温度  温度值、高温低温告警  高低温门限值
 9  充电电流 X  限流值
 10   充电电压     X  限压值
 11  最大充电时间 X  最大时间
 12  最大浮充时间 X  最大时间
 13  运输模式 X  使能
 14  电池电量报告*  mAh电量指示   校正补偿模型编号

表2 可拓展的输出信息或输入配置

* 表示即将在下个版本产品中推出

性能表现评测试验

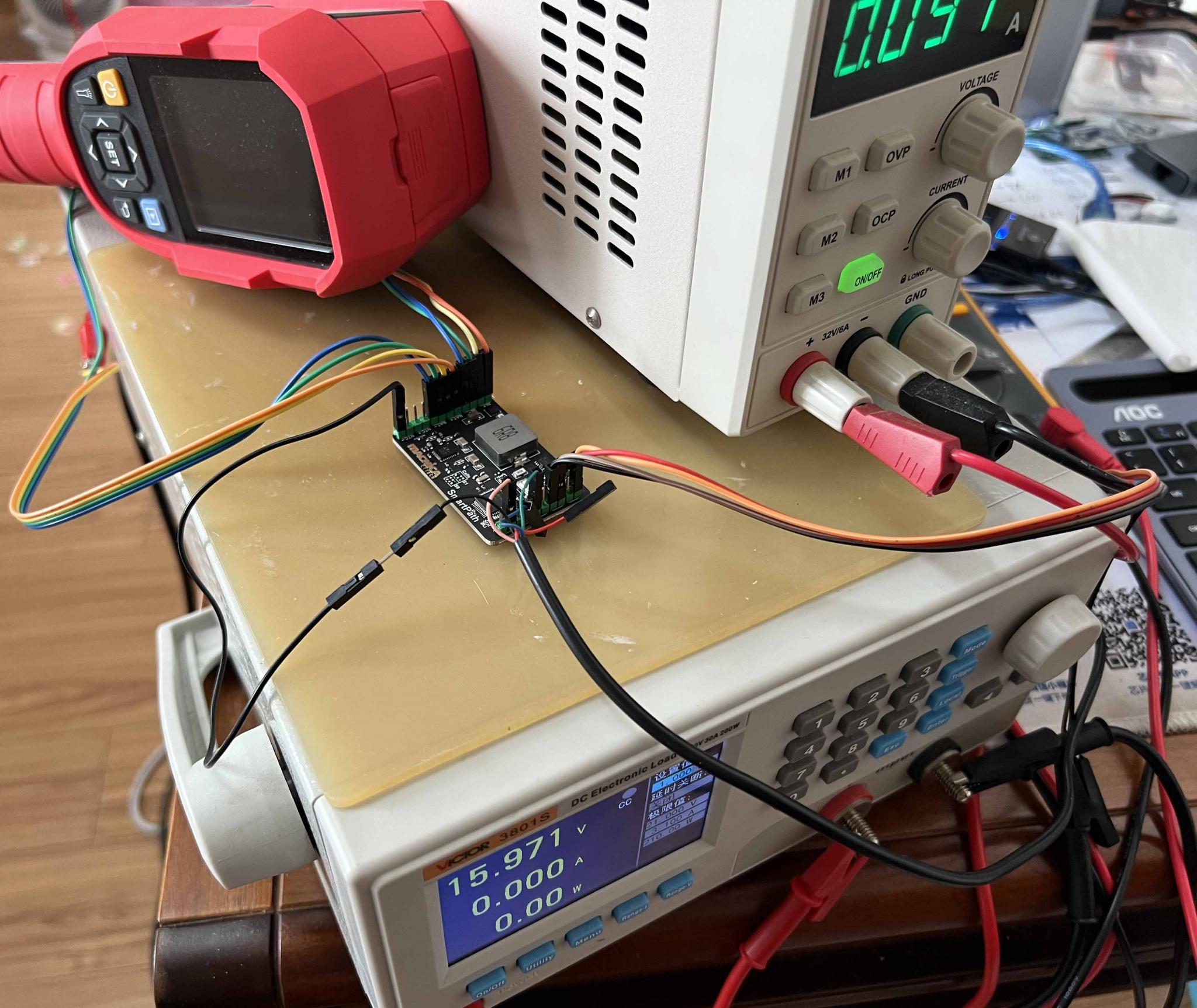

对模块的测试内容包括充电效率测试和工作温度测试。如下图 (图6) 所示,它为测试现场环境条件照片,为25摄氏度的室内进行测量,模块的对外接口采用焊接排针,利用杜邦线引出连接。所涉及的仪器和部件包括直流稳压电源、3 种不同电压锂聚合物电池、电子负载仪器、红外热成像仪。

图6 模块测试现场照片
图6 模块测试现场照片

如下表 (表3)所示,它为 MCUM4162 模块的充电效率测试结果数据表,试验中分别采用了 3 串、4 串、6 串的常用锂聚合物电池型号,将电量基本放空后开始充电。随着充电过程变化,充电电流随之减小,试验记录了每种电池在不同充电电流时刻下的输入参数与充电参数。

在不同情况下,该模块均能保持 95% 左右的充电效率。实际工作中的充电效率,会根据电池串数、充电电流、输入电压与电池电压间的压差等多种因素而变化。

电池规格 输入功率
(输入电压*输入电流)
充电功率
(充电电压*充电电流)
效率
3S (12.6V) 18.0V*1.62A 12.6V*2.23A 96.3%
18.0V*1.05A 12.6V*1.43A 95.5%
18.0V*0.52A 12.6V*0.70A 94.8%
4S (16.8V) 20.0V*1.51A 16.8V*1.80A 95.4%
20.0V*1.13A 16.8V*1.28A 95.1%
20.0V*0.61A 16.8V*0.69A 94.9%
6S (25.2V) 28.0V*1.45A 25.2V*1.54A 95.5%
28.0V*0.97A 25.2V*1.03A 95.2%
28.0V*0.46A 25.2V*0.48A 94.7%

表3 多种试验条件下的模块充电效率

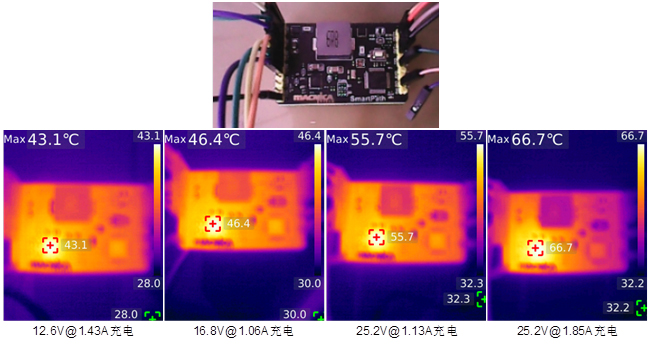

由于模块具备较高的充电效率,开关电源环路工作状态稳定,加之板上采用理想二极管,因此整板热点基本只有核心功能芯片 LTC4162 本身。如下图 (图7) 所示,分别展示了模块在不同充电条件下,红外成像的温度表现。

模块测试时未使用任何散热片,无风冷气流,在 25 摄氏度室温下自然散热,从图中可以观察到,在 50W 左右的充电功率条件下,核心芯片依然能够保持 70 度以内的工作温度。

对于最极限的电压、电流工况的测试,由于条件所限没有开展,本模块的设计基本上能满足常规锂电池极限参数,一般情况下,充放电电流会被电池包的内置保护电路板限制在本模块的能力以内。若用户所需要的充放电电流较大,可以考虑将电池拆分成多个电池组,并配套多个 MCUM4162 模块板并行使用。

图7 模块工作温度红外成像测试
图7 模块工作温度红外成像测试

总结

上文基于骏龙科技最新推出的 4.2 - 33.6V 电池智能充放电模块,型号为 MCUM4162,从工作原理、功能参数、性能测试等多个方面进行了讲解。本模块具备高智能化、高工作效率、使用简单灵活、通用性强大等多方面的特点,特别适合用户集成至高端工业仪器设备中,作为自动电池充放电和控制负载路径、监测工作参数的前端供电功能模块。

此外,骏龙科技的 SmartPath 系列产品还为客户提供以下两种版本,与本模块类似。

  • 6V-24V铅酸电池智能充放电模块(可支持带太阳能板输入与 MPPT)
  • 1-9串磷酸铁锂电池智能充放电模块(可支持带太阳能板输入与 MPPT)

如需对接具体模块产品,欲了解更多技术细节、使用方法及相关方案,您可以点击下方「联系我们」,提交您的需求,我们骏龙科技公司愿意为您提供更详细的技术解答。



参考资料

LTC4162 产品页面

ADI 官方参考应用笔记

ADI - 适合任意化学组分电池的简单充电芯片

ADI - 万能的电池充电器方案
