英飞凌车用小型高效的 OptiMOS™ 5 80V/100V MOSFET
OptiMOS™ 5 80V/100V MOSFET 简介
OptiMOS™ 5 (SFET5) 是基于沟槽技术的新一代 MOSFET，目前已实现量产。除了传统的 40V 系列外，英飞凌还推出主要用于汽车 48V 电池系统的 80V 和 100V 小型封装 MOSFET 产品。OptiMOS™ 5 80V/100V MOSFET 采用 3mm x 3mm S3O8 封装和 5mm x 6mm SSO8 封装，有多种 RDS(on) 配置，在减小尺寸的同时，进一步降低了导通损耗，优化了开关性能。英飞凌为需要高效率和小型化的系统，提供最佳的解决方案。
OptiMOS™ 5 80V/100V MOSFET 特性
- 低导通损耗
- 优化开关性能
- 更小的 SMD 封装
- 更小的 RDS(on)
- 符合 AEC-Q101 的要求，达到英飞凌自有的更高质量标准
- 最大工作温度：TjMax=175°C
什么是 OptiMOS™ MOSFET？
OptiMOS™ 已经成为采用英飞凌独特技术的中低耐压 MOSFET 的商标，有多种耐压、RDS(on)、封装，适用于汽车和消费类应用。英飞凌在功率半导体领域的市场占有率位居全球第一，特别是在汽车 MOSFET 方面。英飞凌自 2010 年以来的出货量已达 10 亿个，致力于提升质量水平，目前已经实现低于 100ppb (十亿分之一) 的产品不良率。
OptiMOS™ 5 80V/100V MOSFET 规格
| 规格名称 | Vds(V) | Id(A) | RDS(on)max.(mΩ) | NL/LL | 封装 |
| IAUC100N08S5N043 | 80 | 100 | 4.3 | NL | TDSON-8 |
| IAUC100N08S5N031 | 80 | 100 | 3.1 | NL | TDSON-8 |
| IAUC70N08S5N074 | 80 | 70 | 7.4 | NL | TDSON-8 |
| IAUC28N08S5L230 | 80 | 28 | 23.0 | LL | TDSON-8 |
| IAUZ20N08S5L300 | 80 | 20 | 30.0 | LL | TSDSON-8 |
| IAUC100N10S5N040 | 100 | 100 | 4.0 | NL | TDSON-8 |
| IAUC100N10S5L040 | 100 | 100 | 4.0 | LL | TDSON-8 |
| IAUC90N10S5N062 | 100 | 90 | 6.2 | NL | TDSON-8 |
| IAUZ40N10S5N130 | 100 | 40 | 13.0 | NL | TSDSON-8 |
| IAUZ30N10S5L240 | 100 | 30 | 24.0 | LL | TSDSON-8 |
| IAUC24N10S5L300 | 100 | 24 | 30.0 | LL | TSDSON-8 |
| IAUZ18N10S5L420 | 100 | 18 | 42.0 | LL | TSDSON-8 |
补充说明
NL (Non Logic): Vgs=7V 或更高；例如：由栅极驱动 IC 驱动。
LL (Logic Level): Vgs=4.5V 或更高；例如：由 MCU 直接驱动。

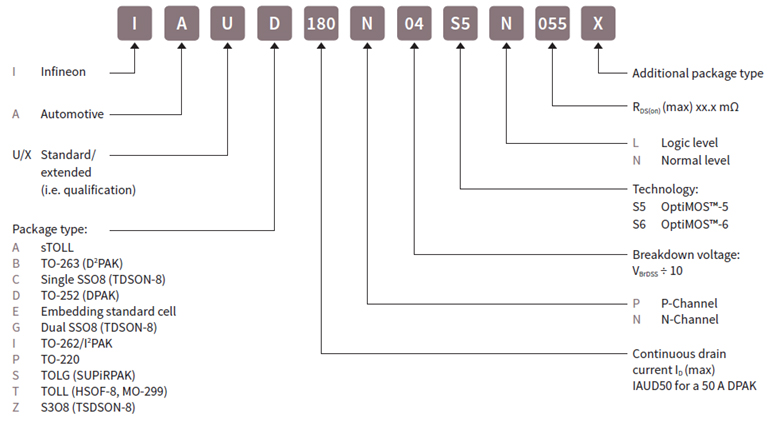

OptiMOS™ 5 80V/100V MOSFET 规格命名规则
用于汽车 MOSFET 新规格的命名规则，如下图 (图2) 所示：
目标应用
- 48V - 12V 电池直流/直流转换器
- 48V 电池管理系统、电源
- 48V 蓄电池电动助力器、电动压缩机、电动悬挂
- 48V 电池辅助电源
