活学活用 LTspice 进行电路设计 — 用 .meas 命令确认电压最大、最小值
在上篇《活学活用 LTspice 进行电路设计 — 评估输出瞬态响应》中，我们介绍了在确认输出瞬态响应时，可以使用按住鼠标操作和光标追加功能，获得输出电压值的方法。本文将介绍 .measure 命令用法 (以下缩写为 .meas )，自动模拟显示电源电路的电压最大、最小值。
确认 LTM8065 的电压变动值
以 μModule® 降压型稳压器 LTM8065 为例，先设计其电路图，设置 0.5A 和 2A 之间波动的负载来模拟 LTM8065。
补充说明：电路图设计以及设置可变负载的具体操作，请查阅文章结尾相关阅读部分的 LTspice 系列文章。
运行仿真模拟
第一步：点击 Run 按钮，开始运行模拟。探测输出 (OUT) 节点和负载电流 (I1)，确认输出电压和电流波形。

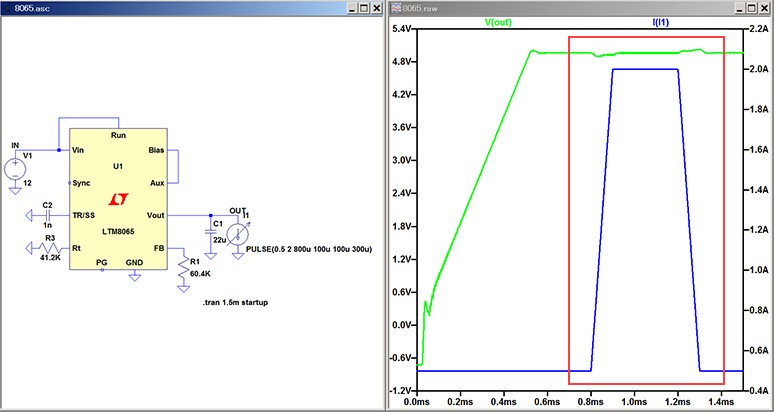

第二步：放大下图 (图1) 红框部分的模拟结果。
第三步：在放大的模拟结果基础上，按住鼠标操作和使用光标追加，即可确认负载变动时 LTM8065 的电压变动值。

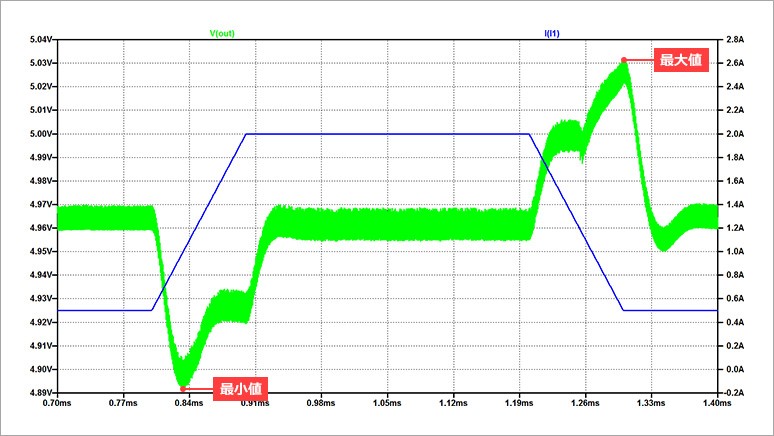

如果在第三步操作中，光标没能完全对准下图 (图2) 红点部分的最大、最小值，其电压的取值很可能不够准确。倘若能在仿真模拟中，无需使用光标也能自动获取精确值就很理想了。
用 .meas 命令确认电压最大、最小值
通过使用 .meas 命令，在仿真模拟中，可以根据模拟结果，求得电压变动的最大和最小值。具体按以下步骤操作：

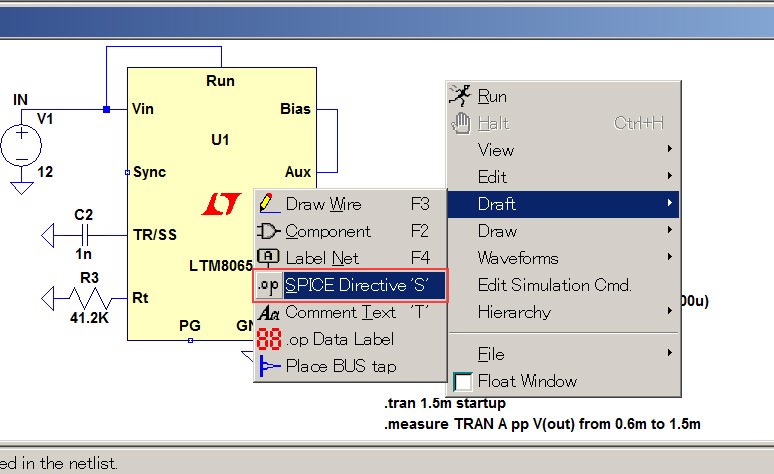

第一步：在电路图窗口上单击鼠标右键，会出现下图 (图3) 所示的菜单列表，选择 “Draft” → “.op SPICE Directive”。

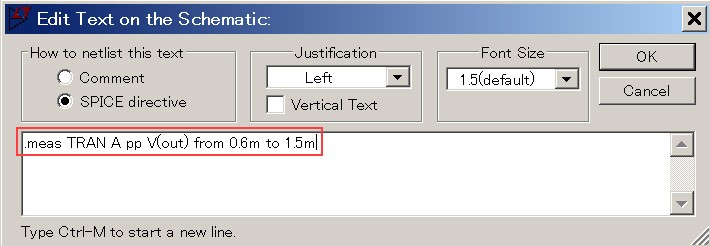

第二步：如下图 (图4) 所示，在 “Edit Text on Schematics” 的窗口输入测量电压变动的 “.meas” 命令语句：.meas TRAN A pp V(out) from 0.6m to 1.5m。
第三步：点击 Run 按钮，运行仿真模拟。

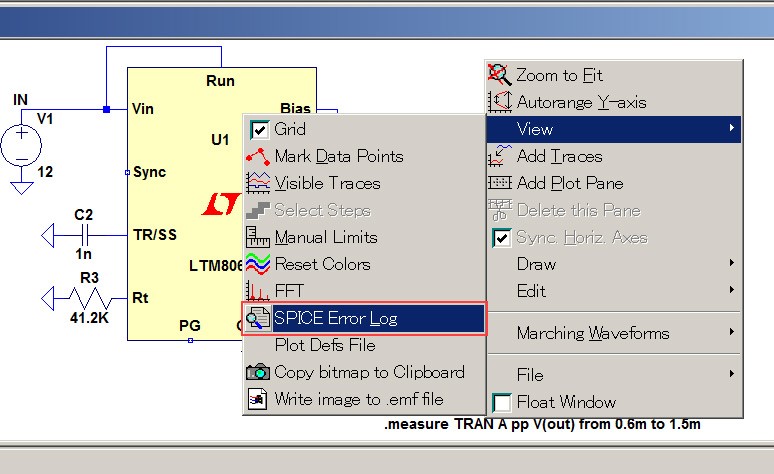

第四步：模拟结束后，在电路图窗口上单击鼠标右键，如下图 (图5) 所示，选择 “View” → “SPICE Error Log”。

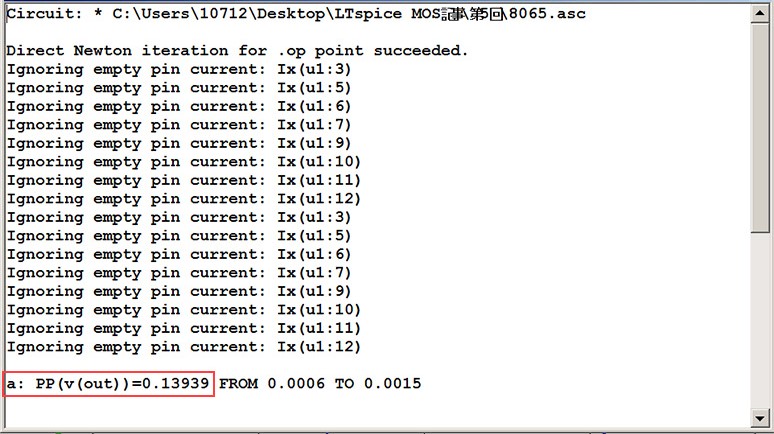

第五步：如下图 (图6) 红框部分所示，在 SPICE Error Log 中使用 .meas 命令测量的电压值为 a:PP (v (out) )=0.13939V。
.meas 命令说明
上文提及的 “.meas” 命令，即 .meas TRAN A pp V(out) from 0.6m to 1.5m，以下对该命令的含义进行说明：
- .meas：用于根据模拟结果进行测量的命令
- TRAN：在运行 Transient 分析模拟时使用
- A：测量结果名称 (随意命名，目的是多个结果情况下容易辨认)
- pp：求得 peak to peak (最大和最小差值）
- V(out)：输出节点电压
- from 0.6m to 1.5m：0.6 毫秒到 1.5 毫秒之间
总结
本文介绍了在 LTspice 仿真模拟中，如何使用 .meas 命令测量波形特定值。除此之外，ADI LTspice 仿真软件还有其它多样的命令和功能，在后续的系列文章也会为大家逐一解析。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
