活学活用 LTspice 进行电路设计 — 用 Label Net 绘制清晰电路图

在上篇《活学活用 LTspice 进行电路设计 — 了解蒙特卡罗分析法》中,我们介绍了蒙特卡罗分析用法,预测电路性能参数的稳定性。本文将介绍在 LTspice 中如何灵活运用工具栏里的 Label Net (网络标签) 绘制清晰明了的电路图。

绘制电路图对比

在这里,我们以运算放大器的电路设计为例,分别以未使用和使用了 Label Net (网络标签) 功能的两种电路示例图进行对比。如下图 (图1、图2) 所示,判断哪个视觉效果更佳。图1 在电路设计时直接操作布线:

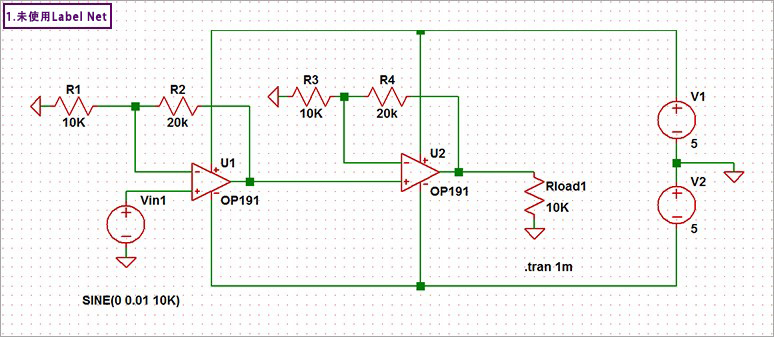

图1 未使用 Label Net 的运算放大器电路设计
图1 未使用 Label Net 的运算放大器电路设计

图2 在电路设计时则使用 Label Net (网络标签)) 进行布线:

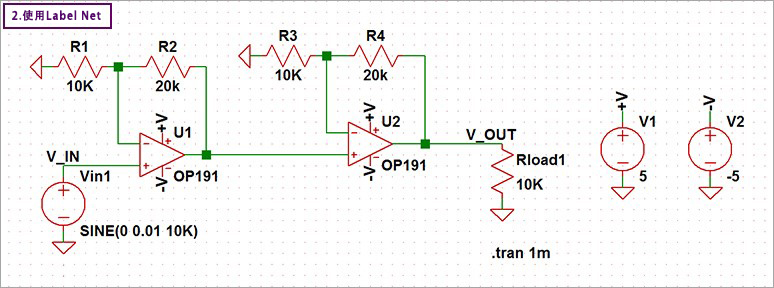

图2 使用 Label Net 的运算放大器电路设计
图2 使用 Label Net 的运算放大器电路设计

可以看出,上图 (图1) 中有电源布线和信号布线交叉的地方。而上图 (图2) 由于使用了 Label Net (网络标签),故没有布线交叉的地方。由此对比,图2 的视图更清晰。

Label Net 的使用方法

以下讲解在 LTspice 中 Label Net (网络标签) 的使用方法。如下图 (图3) 所示,从菜单栏中选择 Label Net,并为布线 (节点) 命名。通过在布线上加上相同的标签名,不管是否有连线,这些器件都是连接在一起的。因此,我们可以使用 Label Net 分离电源和信号系统,设计出一目了然的电路图。

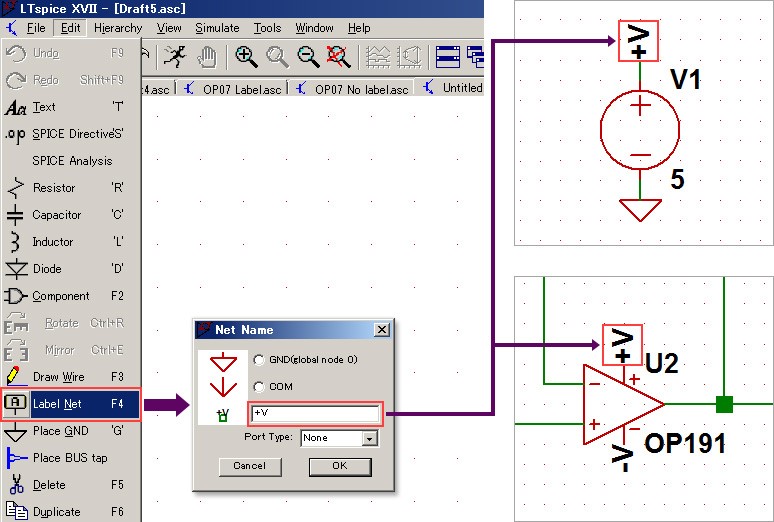

图3 Label Net 的使用方法
图3 Label Net的使用方法

用 Label Net 命名测量点

让我们对以上创建的 2 种运算放大器电路进行模拟,测量点是信号源 (V1) 和运算放大器 (U2) 的输出端子。从波形结果来看,下图 (图4-2) 中在 Label Net 将任意名称 “V_IN” “V_OUT” 分配布线,因此能够清晰地判断是来自哪个终端的波形结果。下图 (图4-1) 显示 SPICE 内部的节点名称 n006 和 n003,即使看了波形的名字,也很难把握是哪个终端。所以建议使用 “Label Net” 为测量点命名。

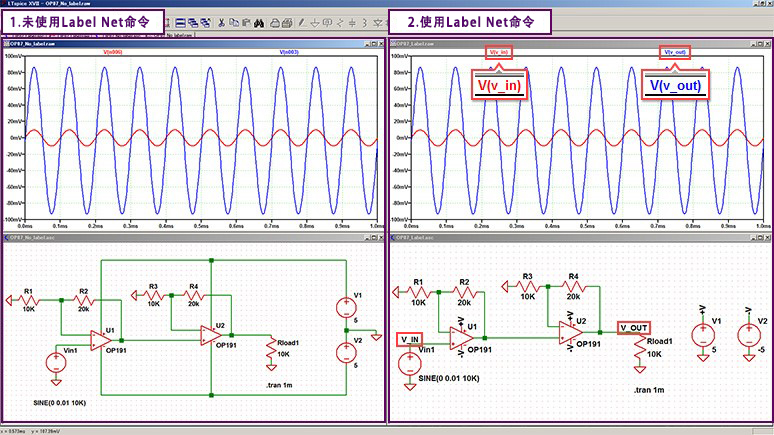

图4 未使用 Label Net 命令和使用 Label Net 命令的模拟结果
图4 未使用 Label Net 命令和使用 Label Net 命令的模拟结果

总结

本文以运算放大器的电路设计为例,介绍了 LTspice 工具栏里 Label Net (网络标签) 功能的使用方法。用 Label Net 绘制清晰电路图,能够更好地确认模拟波形数据。欲了解更多技术细节和 LTspice 相关操作,您可以点击下方「联系我们」,提交您的需求,骏龙科技公司愿意为您提供更详细的技术解答。
