活学活用 LTspice 进行电路设计 — 用 Behavioral Voltage Sources 创建任意波形
在上篇《活学活用 LTspice 进行电路设计 — 用 FFT 进行频谱分析》中，我们使用 Behavioral Voltage Sources (简称 BV)，以 “组合 3 种电压源的电路 (加法器)” 为主题进行了 FFT 分析。本文将具体介绍 Behavioral Voltage Sources (BV) 的使用方法。
Behavioral Voltage Sources 功能
通过使用 Behavioral Voltage Sources (BV)，可以将 Excel 和函数计算器中可利用的函数、算术运算符编入信号源。另外，也可以与多个电压源和电流源组合，制作加法器和复杂信号的模型。有关可用函数和算术运算符的更多信息，请查阅 LTspice 软件中的 Help 文档里的 “B.Arbitrary behavioral voltage or current sources.” 部分。
Behavioral Voltage Sources 使用方法
以下用脉冲波形和正弦波相结合的信号为例，介绍如何使用 Behavioral Voltage Sources (BV)。首先在 “Select Component Symbole” 对话框中选择 “bv”，如下图 (图1) 所示：
接着在 “V=F (…)” 的位置直接输入公式，并将光标悬停在组件 (B1) 上，然后右键单击或者直接在 “V=F (…) ” 的文字上点击右键，编辑器便会打开。在 “Value” 的字段使用函数和运算符来记述公式，如下图 (图2) 所示：
在这种情况下，输入“V=0.5*SIN (2*pi*1k*time) +V (IN)”。该公式具体为 “用 1kHz 频率、0.5Vp-p 振幅的正弦波，加上由独立电压源产生的 PUSLE 波形，用 ‘+’ 运算符加在一起”。得到的波形如下图 (图3) 所示：

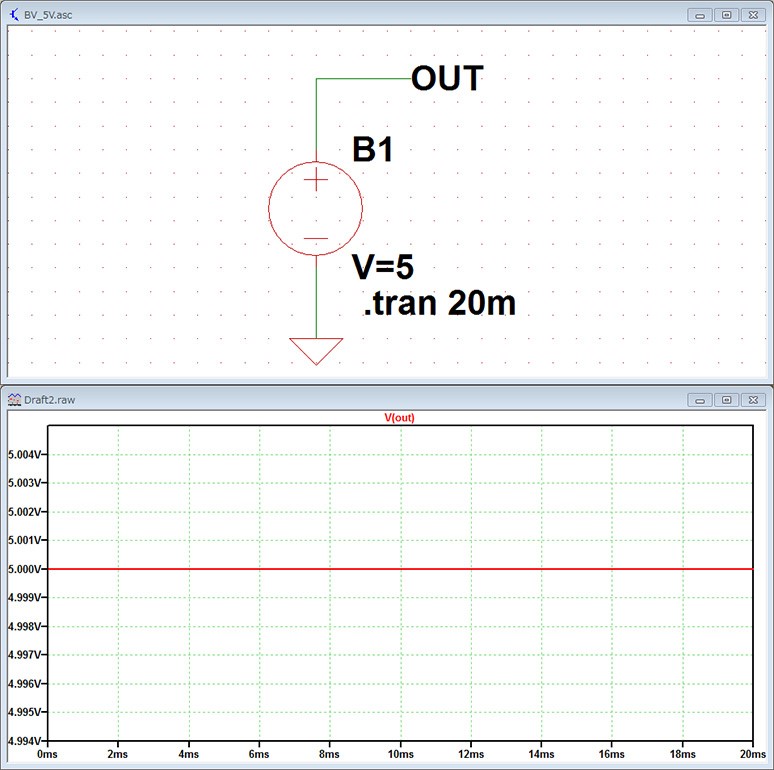

通过这种方式，Behavioral Voltage Sources (BV) 可以使用函数和运算符来创建任意信号。此外，如果在公式中设定 “V＝5”，则将与独立型电压源以相同的方式输出 DC5V 的电压。如下图 (图4) 所示：
制作白噪声信号
Behavioral Voltage Sources (BV) 可以使用各种函数，这里要用到 white (x) 函数来模拟噪声信号。在 Help 菜单的说明页面上，关于 white (x) 函数的说明如下：

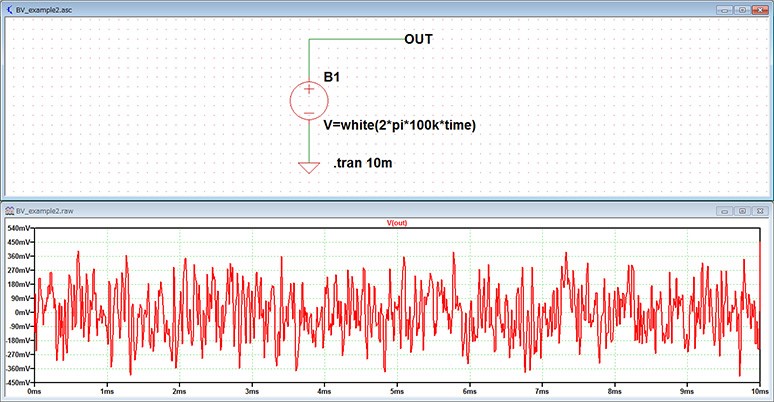

"Random number between -.5 and .5smoothly transitions between values even more smoothly than random ()."，意为该函数产生的随机值在 0.5V 到 -0.5V (即振幅为 1Vp-p) 之间，这个函数比 rand () 函数更能顺畅地生成随机值。请注意，whilte (x) 的 x 中记述为 “2*pi () *f*time”。其中 f 是信号的发生频率。这里设为 f=100kHz。电路图和模拟波形，如下图 (图5) 所示：
根据 white 函数使之产生疑似的噪音信号，通过瞬态分析 (时间轴分析) 进行滤波电路的验证。
总结
本文介绍了 Behavioral Voltage Sources (BV) 的功能以及创建任意波形的方法。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
