活学活用 LTspice 进行电路设计 — 采用 SPICE 模型加密
在上一篇文章《活学活用 LTspice 进行电路设计 — 自动生成原理图符号》中，我们分享了在导入新的 SPICE 模型时，使用原理图符号自动生成功能的方法。本文将介绍如何采用 SPICE 模型加密。
如果希望创建的 SPICE 模型内容是公开的或可编辑的，可以使用 LTspice 的加密功能来生成一个加密的文件。这个功能允许加密的 SPICE 模型在 LTspice 中运行，但其他人无法查看和编辑模型的内容。
SPICE 模型准备

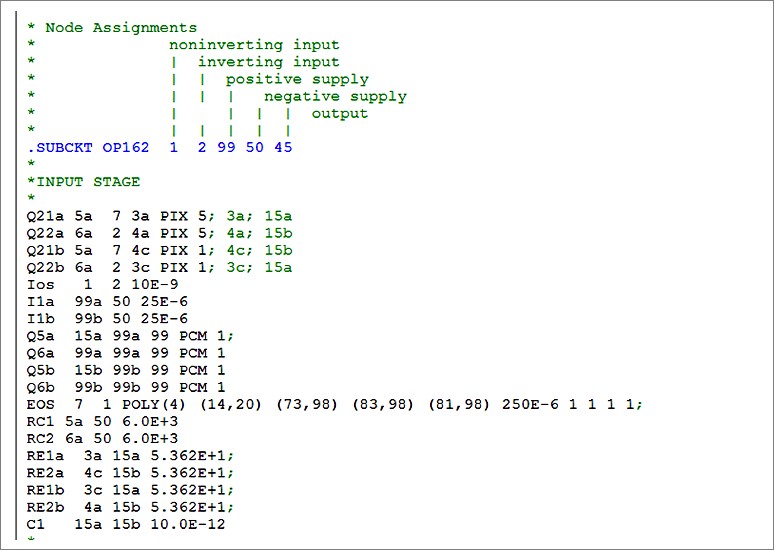

本文依旧以 OP162 SPICE 模型为例进行加密示范，使用下载文件中的 OP162 的 SPICE 模型 “op162.cir”。在文本编辑器或 LTspice 中打开该文件，可以看到 SPICE 模型的内容，如下图 (图1) 所示。关于 SPICE 模型的下载，在以往文章《活学活用 LTspice 进行电路设计 — 导入 SPICE 模型》中可以查阅。
SPICE 模型加密步骤
SPICE 模型加密是在命令行中执行。从 Windows 开始菜单打开命令提示符，移动到 LTspice exe. 文件夹，路径 C:\Program Files\LTC\LTspiceXVII。

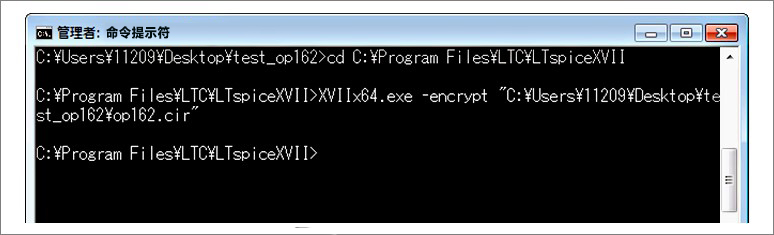

在 LTspiceXVII 使用命令行选项 “-encrypt”，指定加密对象文件的绝对路径并执行。接着在 LTspiceXVII 中使用命令行选项 “-encrypt”，指定加密对象文件的绝对路径并执行。有关命令行选项的更多信息，请参阅 LTspice 帮助菜单。

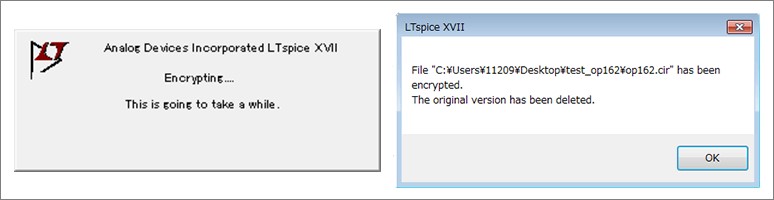

执行加密后，将显示如下图 (图3) 所示的对话框。根据 PC 环境，转换需要 2~3 分钟。完成后将出现 “File xxxxx has been encrypted. The original version has been deleted” 的对话框。由于加密将覆盖原始文件，因此建议在必要时进行备份。

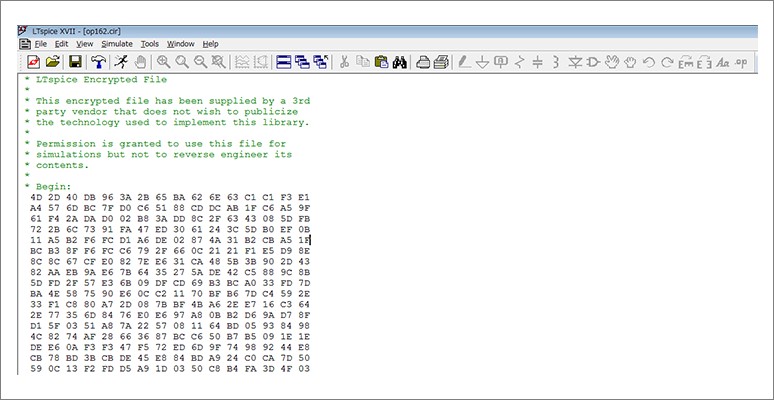

使用 LTspice 打开加密文件的内容时，它会更改为十六进制数字，如下图 (图4) 所示：
运行仿真模拟

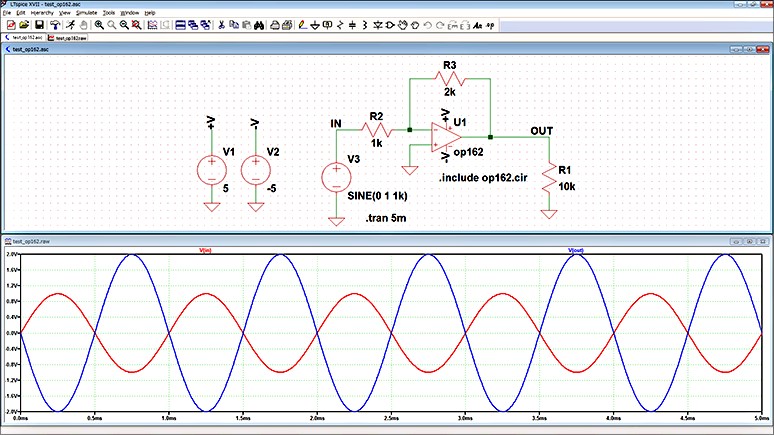

现在来验证加密的 SPICE 模型是否能被正确地模拟，在同一个下载的文件中有一个项目文件 “test_op162.asc”，我们来运行仿真模拟。如下图 (图5) 所示，证实了即使在加密后，仿真也能正常运作。
总结
本文介绍了如何加密 SPICE 模型，如果想创建 SPICE 模型且不对外公开查看或编辑，请使用这个功能。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
