Cyclone V SoC Helio 開發板

Cyclone V SoC Helio 開發板

簡介

Helio為入門者提供一個評估Cyclone V SoC ARM-based FPGA的硬件平台, 擁有豐富功能和兼容Altera SoC開發板軟件包. 工程師可以利用Helio開發板更簡單, 更快速, 更實惠地評估Cyclone V SoC器件

Helio 主板功能

  • 主芯片: Cyclone V 5CSXFC6C6U23ES SoC with Dual-core ARM® Cortex™ A9 processor
  • 電源器件 : LTC2978, LTC3605, LTC3613, LTC3026, LT3509
  • 內存 : Micron DDR3 2Gb @ 32bit @ 533MHz ECC
  • 配置方式: On board USB Blaster II, Configuration ROM, JTAG
  • 軟件支持: Yocto Linux BSP support
  • 外圍接口:HSMC, Gigabit Ethernet, USB 2.0 OTG, UART, SD card, GPIO, LCD
  • 其他功能:Power Supply Monitor by Linear Technology, Real Time clock, Buttons, LEDs, Switches
  • (可選外置):Wide VGA(800X480)LCD touch panel, Wifi module, temperature, humidity sensors

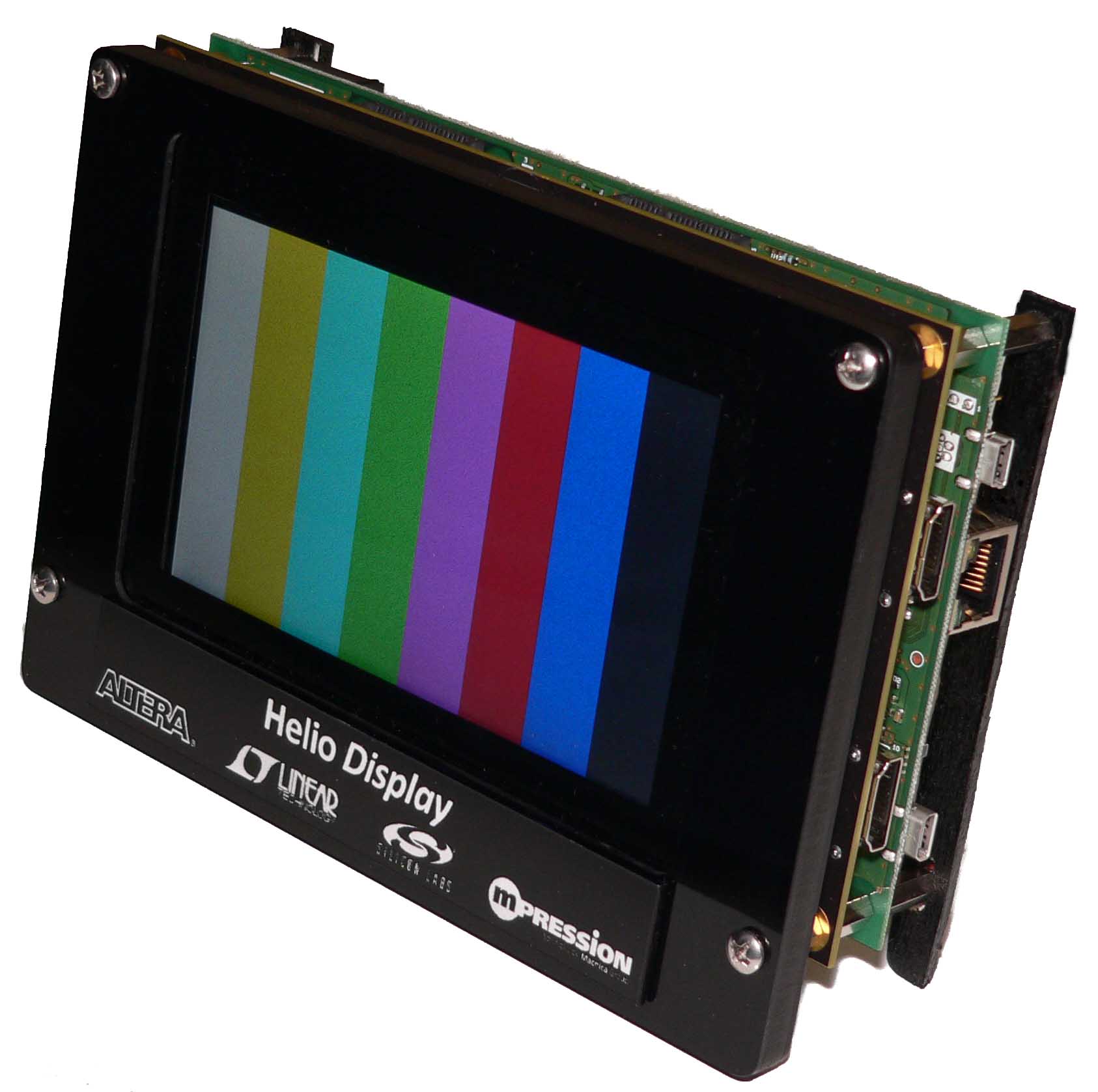

Helio View 升级套件

  • WVGA (800x480) TFT LCD
  • 電容式多點觸控
  • HDMI 輸入
  • HDMI 輸出
  • 兩個擴展接口(PCIe的female是用於連接器"pico"開發板)
  • 亞克力外殼和Helio開發板緊密整合,使LCD顯示套件結構緊湊和方便攜帶

框圖



本地SoC 研習會

駿龍科技誠意舉辦Altera SoC研習會給本地設計工程師了解最新的SoC設計技巧和提供親自動手做實驗的機會, 讓參與者能更快速的把設計流程上手

詳情請到 http://www.cytech.com/zh_TW/kit/helio-workshop2013

公開發佈

Macnica Cyclone® V SoC Helio開發板將會在2013年五月初推出

Helio显示升级套件将会在2013年十月初推出

想了解更多資料或訂購, 請與我們的本地辦事處業務代表聯繫, 或電郵至inquiry@cytech.com


關於RocketBoards.org:

Rocketboards.org 為Altera SoC Linux開發者提供一個開源社區, 加快研發進度. 開發者可以在此尋找合適的開發板和交流心得.

http://www.rocketboards.org/Documentation/MacnicaHelioSoCEvaluationKit

最近更新: 6 Sept 2013
