活学活用 LTspice 进行电路设计 — 创建可变电阻
在上一篇《活学活用 LTspice 进行电路设计 — 采用 SPICE 模型加密》中，我们分享了加密 SPICE 模型的方法。在运行电路仿真时，可能需要更改电阻值以检查节点电压和电流的变化，然而 LTspice 并没有像可变电阻器这样的元件来改变电阻值。本文将介绍如何创建可变电阻。
用电压源设置电阻参数
通常在 LTspice 中，电阻元件的参数被设置为常数，例如 R = 10Ω，但也可以使用 R = <公式> 进行设置。此外，通过在 <公式> 中指定节点电压，可以更改电阻值。以电阻值从 1k~10k 变化为例进行仿真模拟，其电路图及其创建步骤如下：
- 准备电压源 V1 并设置节点电压名为 “VR”；
- 将电压源 V1 的电压值视为电阻值；
- 此处电压源设置为 PWL (0 1k 1 10k) 以实现 1 秒内以 1k~10k 的斜率变化；
- 将电阻 R1 的值设置为 R = <公式> = V (VR)；

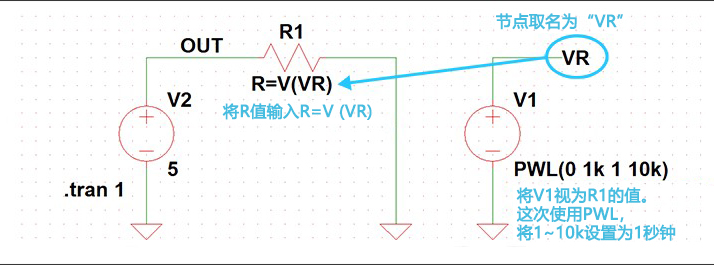

- 设置瞬态分析并将电压源 V2 (此处为 5V) 施加到电阻器并运行仿真模拟，如下图 (图1) 所示：

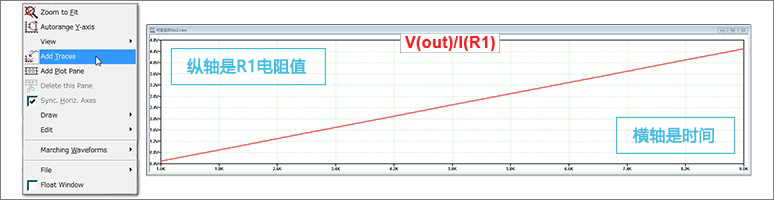

通过在仿真结果的波形查看器上设置 “Add Trace” 中的 V(out) /I(R2)，可以显示电阻随时间轴变化的模拟结果。如下图 (图2) 所示：
使用上述的方法，我们可以在瞬态分析中改变电阻值，进而在电阻发生变化时，能够确认电压和电流的变化。
使用 .OP 分析创建可变电阻
在上一章节中使用了瞬态分析，这里介绍 .OP分析 (动作点分析)，在此方法中使用 .step 命令来改变电阻值。也可以确认节点电压及电流。关于 .step 命令的更多信息，在以往文章《活学活用 LTspice 进行电路设计 — 用 .step 命令更改参数》中可以查阅。将电阻 R1 和 R2 视为可变电阻，在连接直流电压源时，模拟分压器的节点电压的仿真。

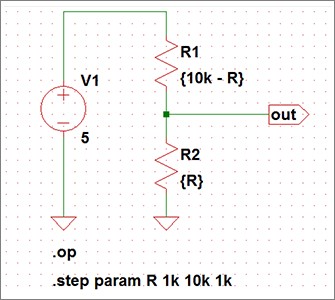

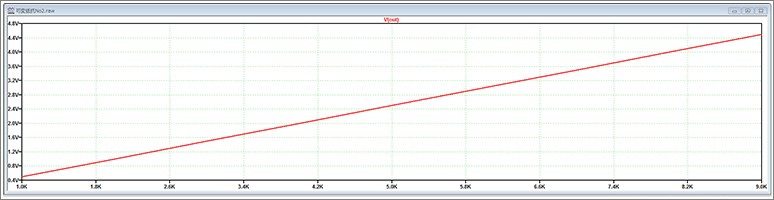

创建如上图 (图3) 所示的原理图，并使用电阻参数变量 “R” 和 .step 命令使其在 1k 和 10kΩ 之间以 1kΩ 为增量变化。仿真结果如下图 (图4) 所示。横轴是变化后的电阻值，纵轴是从可变电阻器分压的电压值。像这样，通过 .step 命令和 .OP 分析可以轻松确认电阻值变化时的电压值。
总结
本文介绍了利用电压源设置电阻参数以及使用 .OP 分析创建可变电阻的方法。欲了解更多技术细节和 LTspice 相关操作，您可以点击下方「联系我们」，提交您的需求，骏龙科技公司愿意为您提供更详细的技术解答。
